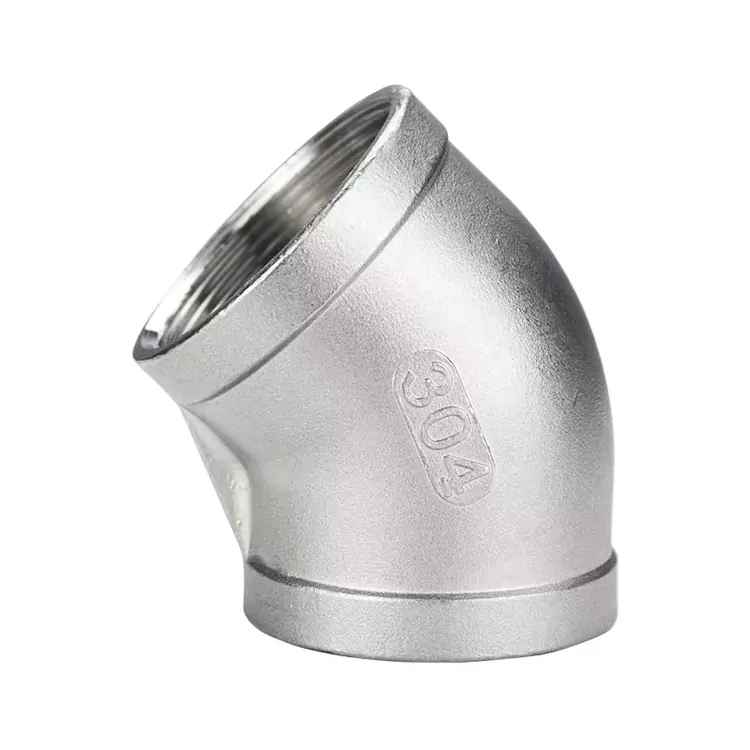

45 ડિગ્રી સ્ત્રી થ્રેડેડ કોણી

તુલનાત્મક ફાયદા

શેન્ચી વિવિધ પાઇપલાઇન કનેક્શન આવશ્યકતાઓને પૂર્ણ કરવા માટે હોટ-સેલિંગ 45 ડિગ્રી ફિમેલ થ્રેડેડ એલ્બો અને મેલ-થ્રેડ એલ્બો ફિટિંગ ઓફર કરે છે.

45° સ્મોલ-એંગલ ડિઝાઇન નોંધપાત્ર રીતે પ્રવાહી પ્રતિકાર અને દબાણમાં ઘટાડો કરે છે, સમગ્ર ટ્રાન્સમિશન કાર્યક્ષમતામાં સુધારો કરે છે.

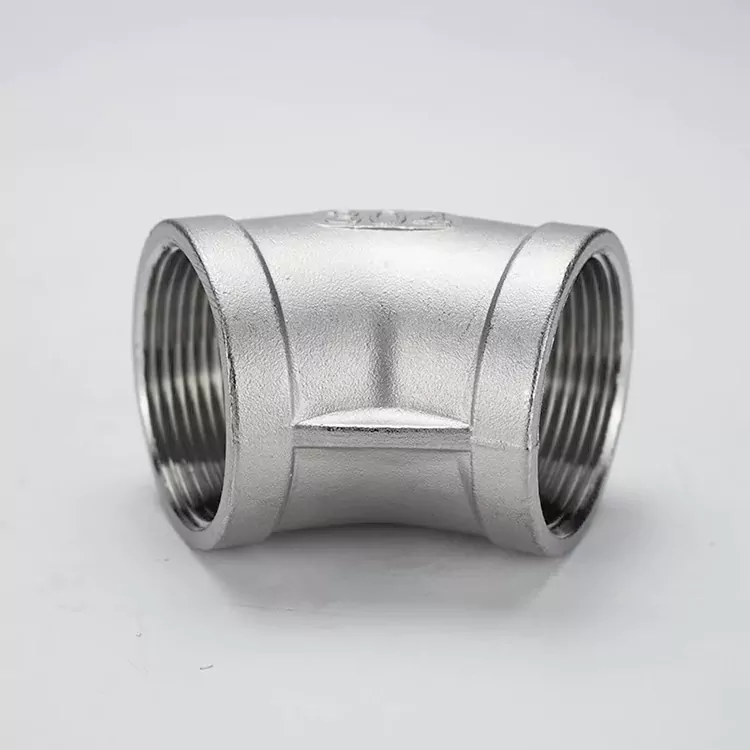

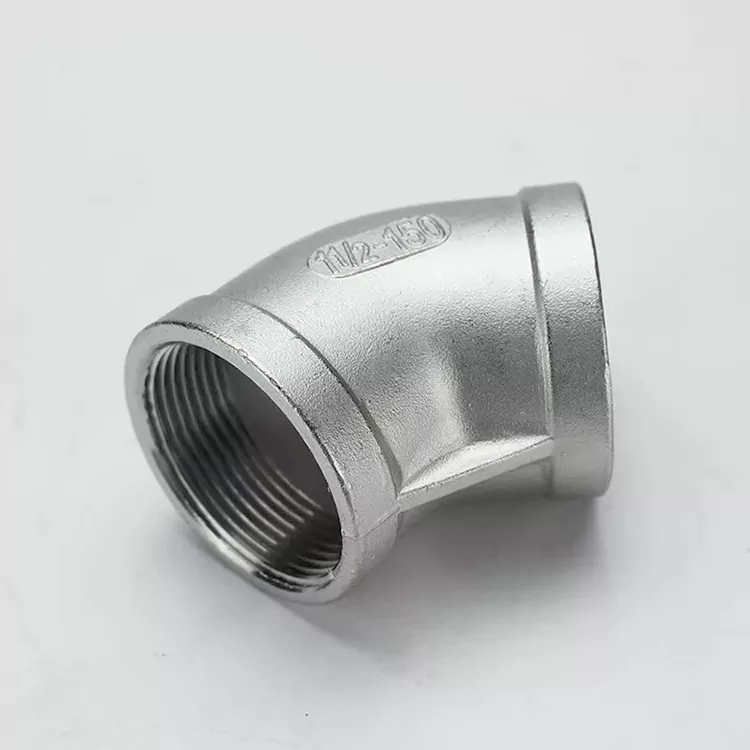

· સ્ત્રી-થ્રેડ સંસ્કરણ: બાહ્ય-થ્રેડ પાઈપો સાથે ચોક્કસ જોડાણ માટે બંને છેડા પર આંતરિક થ્રેડો

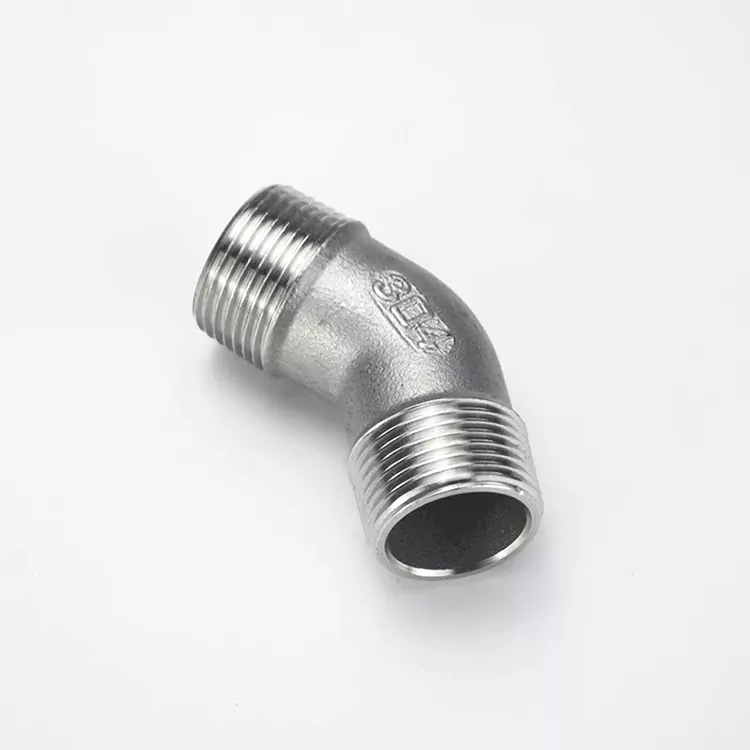

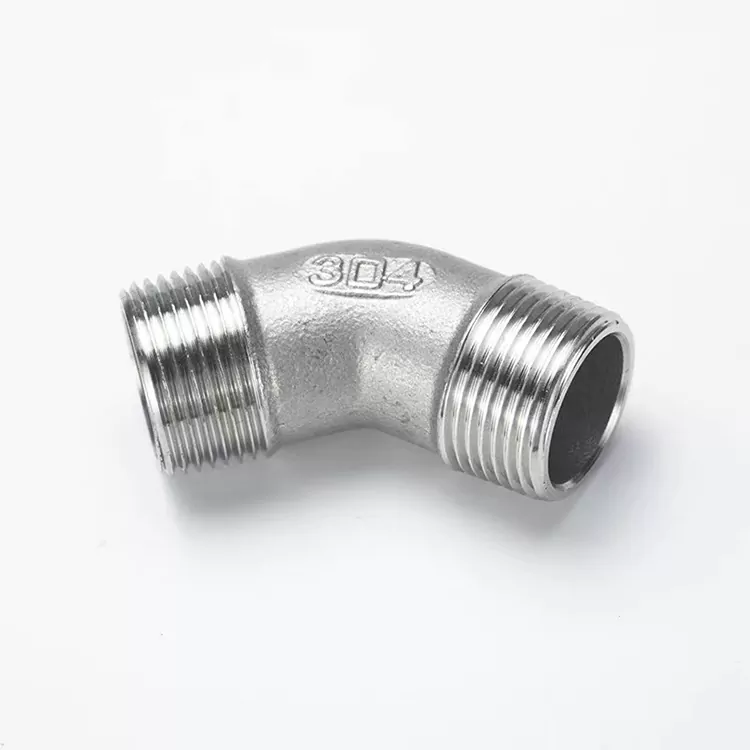

· પુરુષ-થ્રેડ સંસ્કરણ: વેલ્ડિંગ વિના સીધા ઇન્સ્ટોલેશન માટે બંને છેડા પર બાહ્ય થ્રેડો

બંને સંસ્કરણો ઉચ્ચ-શક્તિવાળા પિત્તળ અથવા સ્ટેનલેસ સ્ટીલમાંથી ચોકસાઇવાળા વન-પીસ ફોર્જિંગ દ્વારા બનાવવામાં આવે છે. તેઓ HVAC સિસ્ટમ્સ, ગેસ ટ્રાન્સમિશન, હાઇડ્રોલિક સિસ્ટમ્સ, ફાયર સ્પ્રિંકલર નેટવર્ક્સ અને ઔદ્યોગિક પાણી પુરવઠા અને ડ્રેનેજ સિસ્ટમ્સમાં વ્યાપકપણે ઉપયોગમાં લેવાય છે. તૈયાર સ્ટોક ઝડપી ડિલિવરી અને પ્લગ-એન્ડ-પ્લે ઇન્સ્ટોલેશનની ખાતરી આપે છે.

ઉત્પાદન પરિમાણો

સ્થાપન માર્ગદર્શિકા

45 ડિગ્રી ફીમેલ થ્રેડેડ એલ્બોનું યોગ્ય ઇન્સ્ટોલેશન સીલિંગ કામગીરી અને સેવા જીવન માટે મહત્વપૂર્ણ છે:

· થ્રેડની તૈયારી: ઇન્સ્ટોલ કરતા પહેલા આંતરિક થ્રેડો સ્વચ્છ અને કાટમાળ અથવા તેલથી મુક્ત છે તેની ખાતરી કરો

· સીલિંગ સામગ્રી: પીટીએફઇ ટેપનો ઉપયોગ કરો (3-5 સ્તરો) એ જ દિશામાં લપેટીને કડક કરો, અથવા થ્રેડ સીલંટ લાગુ કરો

· ટોર્ક નિયંત્રણ: જ્યાં સુધી મજબૂત પ્રતિકાર ન અનુભવાય ત્યાં સુધી ફિટિંગ બોડી પર રેંચનો ઉપયોગ કરીને સજ્જડ કરો; થ્રેડને નુકસાન અટકાવવા માટે વધુ કડક કરવાનું ટાળો

· કોણ સંરેખણ: સ્ટ્રેસ ડિફોર્મેશન ટાળવા માટે ઇન્સ્ટોલેશન પહેલાં 45° દિશા મેચ પાઇપલાઇન લેઆઉટની પુષ્ટિ કરો

· પ્રેશર પરીક્ષણ: લીકેજની તપાસ કરવા માટે ઇન્સ્ટોલેશન પછી સિસ્ટમ દબાણ પરીક્ષણ કરો

· ફરીથી વાપરી શકાય તેવી ડિઝાઇન: થ્રેડેડ કનેક્શન પુનરાવર્તિત ડિસએસેમ્બલીને સપોર્ટ કરે છે; જાળવણી દરમિયાન ફક્ત સીલિંગ સામગ્રીને બદલવાની જરૂર છે

યોગ્ય ઇન્સ્ટોલેશન ખર્ચ-અસરકારક 45 ડિગ્રી ફીમેલ થ્રેડેડ એલ્બો ફિટિંગનો ઉપયોગ કરતી વખતે પણ લાંબા ગાળાની શૂન્ય-લીક કામગીરીની ખાતરી આપે છે.

પ્રીમિયમ સ્ટેનલેસ સ્ટીલ સામગ્રી

45 ડિગ્રી ફીમેલ થ્રેડેડ એલ્બોનું ઉત્પાદન ઉચ્ચ-ગ્રેડ સ્ટેનલેસ સ્ટીલનો ઉપયોગ કરીને માંગણી કરવા માટે કરવામાં આવે છે:

· મટીરીયલ ગ્રેડ: શ્રેષ્ઠ કાટ પ્રતિકાર માટે ઉચ્ચ ક્રોમિયમ અને નિકલ સામગ્રી સાથે 304 અથવા 316L સ્ટેનલેસ સ્ટીલ

· કાટ પ્રતિકાર: 316Lમાં મોલીબડેનમ છે, જે દરિયાઈ પાણી, રાસાયણિક માધ્યમો અને ક્લોરાઇડ વાતાવરણ માટે આદર્શ છે

· તાપમાન પ્રતિકાર: ઉચ્ચ-તાપમાન વરાળ અને નીચા-તાપમાન ક્રાયોજેનિક પરિસ્થિતિઓ માટે યોગ્ય

મુખ્ય પ્રદર્શન લાભો

45 ડિગ્રી ફીમેલ થ્રેડેડ એલ્બોનો મુખ્ય ફાયદો નીચા પ્રવાહ પ્રતિકાર અને ચોકસાઈવાળા થ્રેડેડ સીલિંગના સંયોજનમાં રહેલો છે:

· 45° લો-એન્ગલ ડિઝાઇન: 90° કોણીની તુલનામાં, પ્રવાહ પ્રતિકાર લગભગ 30% ઘટાડે છે, અશાંતિ અને દબાણ ઘટાડાને ઘટાડે છે

· સરળ પ્રવાહ પાથ: આંતરિક ચેનલ પ્રવાહી ગતિશીલતા માટે ઑપ્ટિમાઇઝ કરવામાં આવી છે, બર્ર્સ અને ડેડ ઝોનથી મુક્ત

· ચોકસાઇના થ્રેડો: ચુસ્ત, સચોટ જોડાણ માટે NPT/BSPT આંતરરાષ્ટ્રીય ધોરણો સાથે સંપૂર્ણ રીતે સુસંગત

· લીક-ફ્રી સીલિંગ: ગેસ અને પ્રવાહી માટે વિશ્વસનીય સીલિંગ સિસ્ટમ બનાવવા માટે PTFE ટેપ સાથે કામ કરે છે

· ઉચ્ચ દબાણ પ્રતિકાર: પ્રબલિત દિવાલ ડિઝાઇન ઔદ્યોગિક એપ્લિકેશનો માટે PN16–PN25 દબાણ રેટિંગને સપોર્ટ કરે છે
