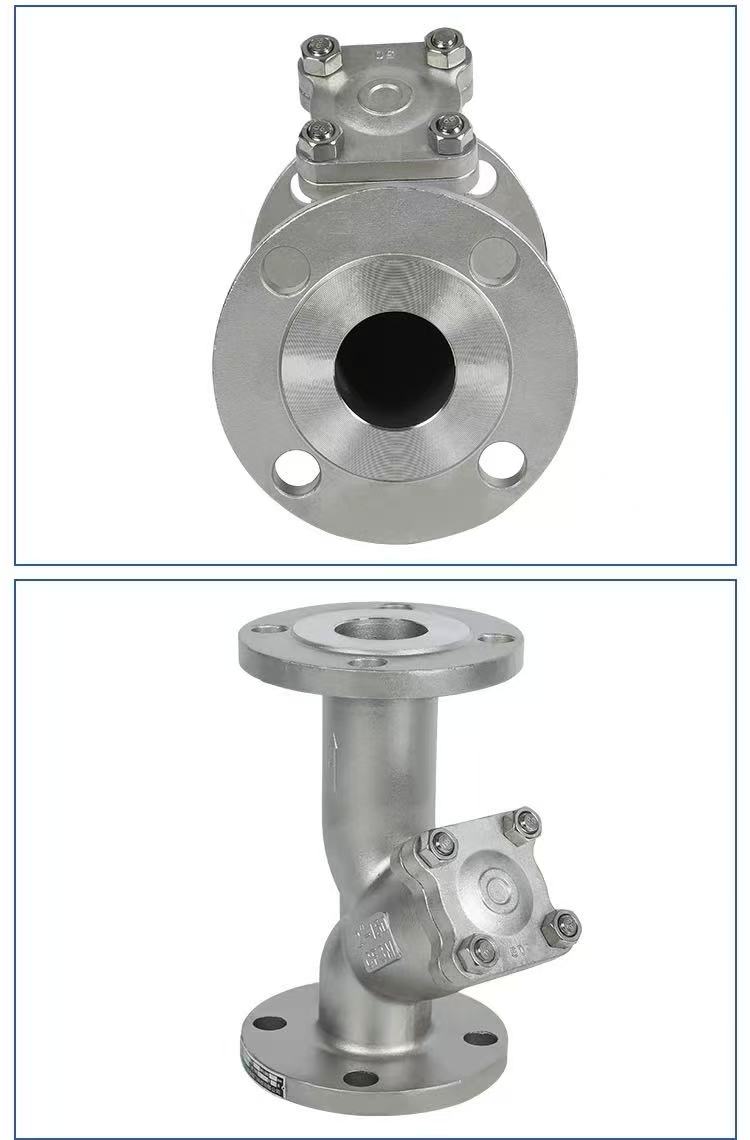

અમેરિકન સ્ટાન્ડર્ડ ફ્લેંજ વાય-ટાઈપ ફિલ્ટર

કાર્યકારી સિદ્ધાંત

શેન્ચી ફેક્ટરીનું સંકલિત અમેરિકન સ્ટાન્ડર્ડ ફ્લેંજ વાય-ટાઈપ ફિલ્ટર ફિલ્ટર સ્ક્રીન ઈન્ટરસેપ્શનના સિદ્ધાંત પર કામ કરે છે. માધ્યમ ઇનલેટ છેડેથી હાઉસિંગમાં પ્રવેશે છે અને Y-આકારના બંધારણની અંદર ફિલ્ટર સ્ક્રીનમાંથી વહે છે. ઘન અશુદ્ધિઓ ફિલ્ટર સ્ક્રીનની અંદર અવરોધિત છે, જ્યારે સ્વચ્છ માધ્યમ આઉટલેટના છેડેથી પસાર થાય છે અને બહાર નીકળે છે. ફિલ્ટર સ્ક્રીનનો કુલ વિસ્તાર પાઇપના ક્રોસ-વિભાગીય વિસ્તાર કરતાં 3-4 ગણો છે, જેના પરિણામે નીચા પ્રતિકાર અને ઝડપી પ્રવાહ થાય છે. ડ્રેઇનિંગ માટે, નીચેના પ્લગને સ્ક્રૂ કાઢો અથવા ફ્લેંજ કવરને દૂર કરો, ફિલ્ટર સ્ક્રીનને બહાર કાઢો, તેને સાફ કરો અને પછી તેને ફરીથી ઇન્સ્ટોલ કરો. મુખ્ય ભાગ WCB, SUS304 (CF8), અથવા SUS316L (CF3M) સામગ્રીઓથી બનેલો છે, એક સંકલિત કાસ્ટિંગ પ્રક્રિયાનો ઉપયોગ કરીને, જે સીમલેસ હાઉસિંગ અને વિશ્વસનીય દબાણ પ્રતિકારમાં પરિણમે છે. શેન્ચી પ્રોડક્ટ્સ પેટ્રોલિયમ, કેમિકલ અને વોટર ટ્રીટમેન્ટ ઇન્ડસ્ટ્રીઝમાં વપરાતી પાઇપલાઇનમાં અશુદ્ધતા ગાળણ માટે યોગ્ય છે.

ઉત્પાદન પરિમાણો

ઉત્પાદનનું નામ: અમેરિકન સ્ટાન્ડર્ડ ફ્લેંજ વાય-ટાઈપ ફિલ્ટર	વિશિષ્ટતાઓ: (1/8"-4") DN6-DN100 વિશિષ્ટતાઓ: (1/8"-4") DN6-DN100
નજીવા દબાણ: PN16	શારીરિક સામગ્રી: WCB, SUS304 (CF8), SUS316L (CF3M)
ધોરણો: ANSI, BS, DIN, ISO, JIS	લાગુ તાપમાન: -20℃ ~ +150℃ (સામાન્ય), +350℃ સુધી (ઉચ્ચ તાપમાન પ્રકાર), નીચે -196℃ (નીચા તાપમાન પ્રકાર)
આંતરિક મેટલ સામગ્રી: WCB, SUS304 (CF8), SUS316L (CF3M)	મધ્યમ તાપમાન: ઉચ્ચ તાપમાન, નીચું તાપમાન, મધ્યમ તાપમાન, સામાન્ય તાપમાન
ઓપરેશન પદ્ધતિ: મેન્યુઅલ	સીલ: EPDM, PPL
જોડાણ પદ્ધતિ: ફ્લેંજ કનેક્શન	એપ્લિકેશન્સ: પાણી, હવા, ગેસ, તેલ, પ્રવાહી, વગેરે.
મૂળ: ચીન	નમૂના: નમૂનાઓ ઉપલબ્ધ છે

ઇન્સ્ટોલ કરવા માટેના મુખ્ય મુદ્દાઓ

દિશા પુષ્ટિ, ફ્લેંજ ગોઠવણી અને કડક, અને પાઇપલાઇન સપોર્ટ અને રક્ષણ.

શેન્ચી અમેરિકન સ્ટાન્ડર્ડ ફ્લેંજ વાય-ટાઈપ ફિલ્ટર્સ ઇન્સ્ટોલ કરતી વખતે, ત્રણ મુખ્ય મુદ્દાઓ પર ધ્યાન આપો: પ્રથમ, પ્રવાહની દિશાની પુષ્ટિ કરો. વાલ્વ બોડી પરનો તીર મધ્યમ પ્રવાહની દિશા સાથે સંરેખિત હોવો જોઈએ, અને ફિલ્ટર સ્ક્રીનને અશુદ્ધતાના પતાવટની સુવિધા માટે નીચેની તરફ સ્થાપિત કરવી જોઈએ. બીજું, ફ્લેંજ ગોઠવણી અને કડક કરવાની ખાતરી કરો. ફ્લેંજના ચહેરાઓ સમાંતર અને કેન્દ્રિત હોવા જોઈએ, ગાસ્કેટ કેન્દ્રિત હોવા જોઈએ અને શેલના વિરૂપતાને ટાળવા માટે બોલ્ટ તબક્કામાં ત્રાંસાથી સજ્જડ હોવા જોઈએ. ત્રીજું, પાઇપલાઇન સપોર્ટ અને પ્રી-ફિલ્ટર સુરક્ષા પ્રદાન કરો. ફિલ્ટર પાઇપલાઇનનું વજન સહન ન કરવું જોઈએ; મોટા કણોને દૂર કરવા માટે ઇન્સ્ટોલેશન પહેલાં પાઇપલાઇનને સાફ કરવી આવશ્યક છે. શેન્ચી વિગતવાર ઇન્સ્ટોલેશન સૂચનાઓ પ્રદાન કરે છે, ODM/OEM કસ્ટમાઇઝેશનને સપોર્ટ કરે છે અને ફિલ્ટરના લાંબા ગાળાના સ્થિર કામગીરીને સુનિશ્ચિત કરવા માટે ફિલ્ટર મેશનું કદ જરૂરિયાત મુજબ ગોઠવી શકાય છે.

અસરકારક રીતે ફિલ્ટર કરેલ પદાર્થો

શેન્ચી ASME સ્ટાન્ડર્ડ ફ્લેંજ વાય-ટાઈપ ફિલ્ટર્સ મુખ્યત્વે પાઇપલાઇન મીડિયામાં નક્કર સસ્પેન્ડેડ મેટર ફિલ્ટર કરે છે. આમાં શામેલ છે: વેલ્ડીંગ સ્લેગ, આયર્ન ફાઇલિંગ અને પાઇપલાઇન વેલ્ડીંગમાંથી રસ્ટ અવશેષો; રેતી, માટી, શણના તંતુઓ અને સીલંટના અવશેષો બાંધકામમાંથી બાકી રહે છે; રજકણ, સ્ફટિકો અને કાંપ મીડિયા દ્વારા જ વહન કરવામાં આવે છે; રસ્ટ સ્કેલ અને પાઈપલાઈનની અંદરની દીવાલની વૃદ્ધત્વ અને છાલમાંથી સ્કેલના ટુકડા; અને લુબ્રિકેટિંગ તેલમાં ધાતુની છાલ અને અન્ય અશુદ્ધિઓ. મીડિયાની જરૂરી સ્વચ્છતાના આધારે 50-300 મેશમાંથી ગાળણની ચોકસાઇ પસંદ કરી શકાય છે. ચીનમાં બનાવેલ, ASME સ્ટાન્ડર્ડ ફ્લેંજ વાય-ટાઈપ ફિલ્ટર્સ WCB, SUS304 અને SUS316L મટિરિયલથી બનેલા છે, જે વિવિધ માધ્યમોને કાટ પ્રતિકાર અને અનુકૂલનક્ષમતા પ્રદાન કરે છે.

પદાર્થો ગાળણ માટે યોગ્ય નથી

શેન્ચી ASME B ફ્લેંજ Y- પ્રકારના ફિલ્ટર નીચેના પદાર્થોને ફિલ્ટર કરવા માટે યોગ્ય નથી: માધ્યમમાં ઓગળેલા રસાયણો (જેમ કે દ્રાવણમાં ક્ષાર, એસિડ અને ક્ષાર); તેલ-પાણી પ્રવાહી મિશ્રણ; ચીકણું પેસ્ટ અથવા કોલોઇડ્સ; તંતુમય નરમ અશુદ્ધિઓ (જે ફિલ્ટર સ્ક્રીનની આસપાસ ઘૂસી શકે છે અથવા લપેટી શકે છે); અને વાયુયુક્ત માધ્યમોમાં વાયુયુક્ત દૂષકો. આ માધ્યમો માટે, અન્ય પ્રકારના ફિલ્ટર્સ પસંદ કરવા આવશ્યક છે. ASME B ફ્લેંજ Y-પ્રકારના ફિલ્ટર્સનું વેચાણ કરતી વખતે, શેન્ચી ખોટી પસંદગી ટાળવા માટે ગ્રાહક સાથે મીડિયા લાક્ષણિકતાઓની પુષ્ટિ કરશે. કિંમત યાદીઓ સાથે ASME B ફ્લેંજ Y-ટાઈપ ફિલ્ટર્સમાં વિગતવાર પસંદગી માર્ગદર્શિકાનો સમાવેશ થાય છે.
