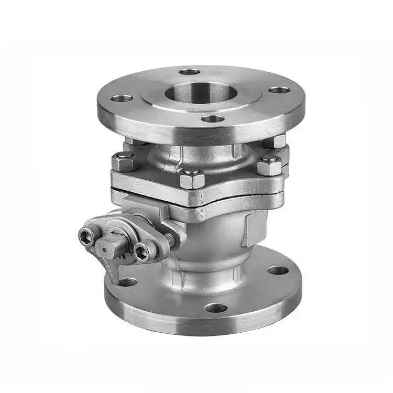

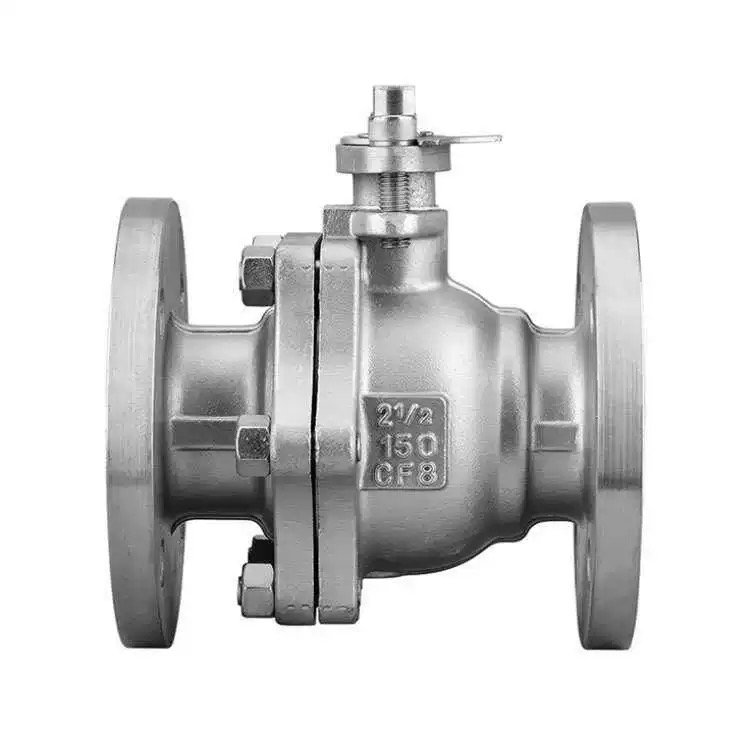

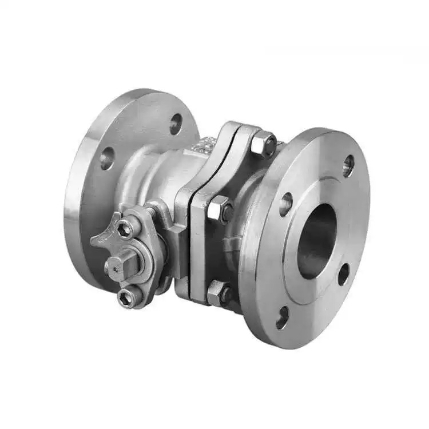

અમેરિકન સ્ટાન્ડર્ડ ફ્લેંજ્ડ બોલ વાલ્વ

કાર્ય સિદ્ધાંત

મીડિયાનો પ્રવાહ બોલને 90° ફેરવીને નિયંત્રિત થાય છે.

પાઇપ જેટલો જ વ્યાસ ધરાવતો છિદ્ર બોલની મધ્યમાં સ્થિત છે. જ્યારે હેન્ડલ અથવા એક્ટ્યુએટર બોલને 90° ફેરવે છે જ્યાં સુધી થ્રુ-હોલ પાઇપ અક્ષ સાથે સંરેખિત ન થાય ત્યાં સુધી, મીડિયા અવરોધ વિના મુક્તપણે વહે છે, વાલ્વ સંપૂર્ણપણે ખુલ્લું છે, અને પ્રવાહ પ્રતિકાર લગભગ શૂન્ય છે. જ્યારે થ્રુ-હોલ પાઇપ પર લંબરૂપ ન થાય ત્યાં સુધી જ્યારે બોલ વધુ 90° ફરે છે, ત્યારે ઘન ગોળાકાર સપાટી પેસેજને સંપૂર્ણપણે અવરોધે છે, વાલ્વ બંધ થાય છે અને વિશ્વસનીય શટ-ઑફ પ્રાપ્ત થાય છે.

અમેરિકન સ્ટાન્ડર્ડ ફ્લેંજ્ડ બોલ વાલ્વ દ્વિદિશ સીલિંગ ડિઝાઇનને અપનાવે છે, જે મીડિયાને પ્રવાહની દિશાના નિયંત્રણો વિના કોઈપણ દિશામાંથી પ્રવેશવાની મંજૂરી આપે છે. સોફ્ટ સીલ (PTFE/PPL) શૂન્ય લિકેજ પ્રાપ્ત કરે છે, જ્યારે સખત સીલ ઉચ્ચ તાપમાન અને ઉચ્ચ દબાણ માટે યોગ્ય છે. ઉચ્ચ દબાણ હેઠળ સલામતી અને વિશ્વસનીયતા સુનિશ્ચિત કરવા માટે વાલ્વ સ્ટેમ એન્ટી-બ્લોઆઉટ માળખું ધરાવે છે. શેન્ચી ASME સ્ટાન્ડર્ડ ફ્લેંજ બોલ વાલ્વ એપીઆઈ 608 ધોરણો અનુસાર સખત રીતે ઉત્પાદિત કરવામાં આવે છે, ઝડપી કામગીરી અને ચુસ્ત સીલિંગ ઓફર કરે છે, જે તેમને તેલ, રાસાયણિક અને કુદરતી ગેસ ઉદ્યોગોમાં ASME સ્ટાન્ડર્ડ પાઇપલાઇન્સ માટે આદર્શ શટ-ઑફ વાલ્વ બનાવે છે.

ઉત્પાદન પરિમાણો

ઉત્પાદન નામ: અમેરિકન સ્ટાન્ડર્ડ ફ્લેંજ્ડ બોલ વાલ્વ	વિશિષ્ટતાઓ: (1/8"-4") DN6-DN100
નજીવા દબાણ: PN16	શારીરિક સામગ્રી: WCB, SUS304 (CF8), SUS316L (CF3M) શારીરિક સામગ્રી: WCB, SUS304 (CF8), SUS316L (CF3M)
ધોરણો: ANSI, BS, DIN, ISO, JIS	લાગુ તાપમાન: -20℃ ~ +150℃ (સામાન્ય), +350℃ સુધી (ઉચ્ચ તાપમાન), નીચે -196℃ (નીચા તાપમાન)
આંતરિક મેટલ સામગ્રી: WCB, SUS304 (CF8), SUS316L (CF3M)	મધ્યમ તાપમાન: ઉચ્ચ તાપમાન, નીચું તાપમાન, મધ્યમ તાપમાન, સામાન્ય તાપમાન
ઓપરેશન પદ્ધતિ: મનુઆ	સીલ: EPDM, PPL
કનેક્શન પદ્ધતિ: ફ્લેંજ કનેક્શન	એપ્લિકેશન્સ: પાણી, હવા, ગેસ, તેલ, પ્રવાહી, વગેરે.
ઓરિજિન: ચાઇના ઓરિજિન: ચાઇના ઓરિજિન: ચાઇના ઓરિજિન: ચાઇના	નમૂના: નમૂનાઓ ઉપલબ્ધ છે

કોર સ્ટ્રક્ચર અને ડિઝાઇન હાઇલાઇટ્સ

શેન્ચીના ઉચ્ચ-ગુણવત્તાવાળા અમેરિકન સ્ટાન્ડર્ડ ફ્લેંજ્ડ બોલ વાલ્વમાં વાલ્વ બોડી, બોલ, સ્ટેમ અને સીટ સીલનો સમાવેશ થતો મુખ્ય માળખું છે. બોલ કાં તો ફ્લોટિંગ બોલ ડિઝાઇન (DN50 અને નીચે) અથવા નિશ્ચિત બોલ ડિઝાઇન (DN50 અને ઉપર) હોઈ શકે છે. બોલના થ્રુ-હોલ પાઇપના આંતરિક વ્યાસ સાથે મેળ ખાય છે, પરિણામે જ્યારે સંપૂર્ણ ખુલ્લું હોય ત્યારે લગભગ શૂન્ય પ્રવાહ પ્રતિકાર થાય છે. સ્ટેમ એન્ટી-બ્લોઆઉટ માળખું સ્ટેમને ઉચ્ચ દબાણ હેઠળ બહાર ઉડતા અટકાવે છે. એન્ટિ-સ્ટેટિક ઉપકરણ બોલ અને સ્ટેમ વચ્ચે વાહકતાને સુનિશ્ચિત કરે છે, સ્થિર વીજળીના નિર્માણને અટકાવે છે. ઉપલબ્ધ અવતરણો સાથે ASME ફ્લેંજ બોલ વાલ્વ માટે, શેન્ચી ગ્રાહકો માટે ચોક્કસ મોડેલની પસંદગી અને બજેટ ગણતરીની સુવિધા માટે વિગતવાર તકનીકી પરિમાણ કોષ્ટકો પ્રદાન કરે છે.
