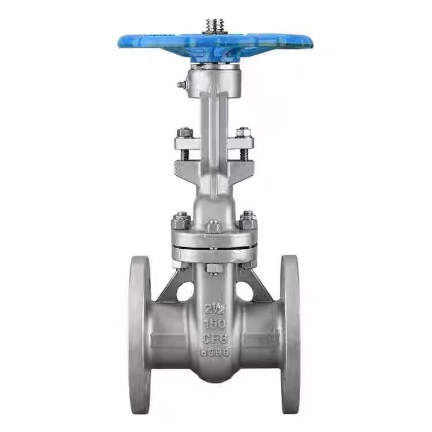

અમેરિકન સ્ટાન્ડર્ડ રાઇઝિંગ સ્ટેમ ફ્લેંજ્ડ ગેટ વાલ્વ

ASME રાઇઝિંગ સ્ટેમ ફ્લેંજ્ડ ગેટ વાલ્વનો કાર્યકારી સિદ્ધાંત

જ્યારે ઓપરેટર હેન્ડવ્હીલ ફેરવે છે, ત્યારે હેન્ડવ્હીલ વાલ્વ સ્ટેમને ફેરવવા માટે ચલાવે છે. વાલ્વ સ્ટેમના ઉપરના છેડે ટ્રેપેઝોઈડલ થ્રેડ વાલ્વ સ્ટેમ નટ સાથે જોડાયેલો છે, જે રોટેશનલ ગતિને અક્ષીય રેખીય ગતિમાં રૂપાંતરિત કરે છે. વાલ્વ સ્ટેમ અને ગેટ જોડાયેલા હોવાથી, વાલ્વ સ્ટેમ ગેટને એકસાથે વધવા અથવા પડવા માટે ચલાવશે.

વાલ્વ ખોલવા માટે, હેન્ડવ્હીલને ઘડિયાળની વિરુદ્ધ દિશામાં ફેરવો. વાલ્વ સ્ટેમ ગેટને રેખીય ગતિમાં ઉપર તરફ લઈ જાય છે, જેના કારણે દરવાજો વાલ્વ સીટમાંથી છૂટો પડી જાય છે. જ્યારે દરવાજો વાલ્વના નજીવા વ્યાસ કરતા બમણા જેટલી ઊંચાઈએ ઉભો કરવામાં આવે છે, ત્યારે પ્રવાહીનો માર્ગ સંપૂર્ણપણે અવરોધિત હોય છે અને વાલ્વ સંપૂર્ણપણે ખુલ્લી સ્થિતિમાં હોય છે. ઓપરેશન દરમિયાન, હેન્ડવ્હીલ સામાન્ય રીતે તે સ્થાન તરફ વળે છે જ્યાં તેને વધુ ફેરવી શકાતું નથી, અને પછી સંપૂર્ણપણે ખુલ્લી સ્થિતિ પ્રાપ્ત કરવા માટે અડધા વળાંક પર પાછા વળે છે, તાપમાનના ફેરફારોને કારણે વાલ્વ સ્ટેમને લોક થવાથી અટકાવે છે.

વાલ્વ બંધ કરવા માટે, હેન્ડવ્હીલને ઘડિયાળની દિશામાં ફેરવો. વાલ્વ સ્ટેમ ગેટને રેખીય ગતિમાં નીચે તરફ લઈ જાય છે, જેના કારણે દરવાજો વાલ્વ સીટની સામે દબાય છે. હેન્ડવ્હીલ દ્વારા લાગુ કરાયેલ ટોર્ક બળજબરીથી સીલિંગ બળ પેદા કરે છે, અને પાઇપલાઇનમાં માધ્યમનું દબાણ પણ અન્ય વાલ્વ સીટની સામે ગેટને દબાવીને સ્વ-સીલિંગ અસર બનાવે છે. આ દ્વિ ક્રિયા જ્યારે બંધ હોય ત્યારે શૂન્ય લિકેજની ખાતરી કરે છે.

વધતા સ્ટેમ ગેટ વાલ્વની મુખ્ય લાક્ષણિકતા એ છે કે વાલ્વ સ્ટેમ વધે છે અને ગેટ સાથે સુમેળમાં પડે છે. ઓપરેટરો વાલ્વ કવરની બહાર વિસ્તરેલ વાલ્વ સ્ટેમની લંબાઈને અવલોકન કરીને વાલ્વની ખુલ્લી/બંધ સ્થિતિને દૃષ્ટિની રીતે નક્કી કરી શકે છે-સ્ટેમ જેટલો લાંબો થાય છે, તેટલો પહોળો વાલ્વ ખુલ્લો હોય છે; જ્યારે સ્ટેમ સંપૂર્ણપણે પાછું ખેંચાય છે, ત્યારે વાલ્વ બંધ થાય છે.

એ નોંધવું ખાસ મહત્વનું છે કે ASME (અમેરિકન સ્ટાન્ડર્ડ) રાઇઝિંગ સ્ટેમ ફ્લેંજ ગેટ વાલ્વનો ઉપયોગ ફક્ત સંપૂર્ણ રીતે ખુલ્લી અથવા સંપૂર્ણ બંધ સ્થિતિમાં જ થઈ શકે છે અને તેનો ઉપયોગ નિયંત્રણ વાલ્વ તરીકે કરી શકાતો નથી. જો વિસ્તૃત અવધિ માટે આંશિક રીતે ખુલ્લી સ્થિતિમાં છોડવામાં આવે તો, હાઇ-સ્પીડ વહેતું માધ્યમ સીલિંગ સપાટીને ભૂંસી નાખે છે, જેના કારણે ગેટ અને સીટ પર ઘસારો થાય છે, જે આખરે વાલ્વ લીકેજ તરફ દોરી જાય છે. વધુમાં, માધ્યમ ગેટ વાલ્વની બંને બાજુથી કોઈપણ દિશામાં પ્રવાહ કરી શકે છે, જે ઇન્સ્ટોલેશન દરમિયાન પ્રવાહની દિશા ધ્યાનમાં લેવાની જરૂરિયાતને દૂર કરે છે અને સાઇટ લેઆઉટની સુવિધા આપે છે.

ઉત્પાદન પરિમાણો

ઉચ્ચ તાપમાન અને ઉચ્ચ દબાણ પ્રતિકાર

શેન્ચી ASME સ્ટાન્ડર્ડ રાઇઝિંગ સ્ટેમ ફ્લેંજ્ડ ગેટ વાલ્વ બે મુખ્ય પ્રદર્શન ફાયદાઓ ધરાવે છે: ઉચ્ચ તાપમાન પ્રતિકાર અને ઉચ્ચ દબાણ પ્રતિકાર. WCB સામગ્રી 425℃ સુધીના તાપમાનનો સામનો કરી શકે છે, જ્યારે સ્ટેનલેસ સ્ટીલ વિશાળ તાપમાન શ્રેણી માટે યોગ્ય છે. વર્ગ 150 પ્રેશર રેટિંગ, ઓપરેટિંગ પ્રેશર ઓરડાના તાપમાને 1.9MPa સુધી પહોંચે છે, જે PN16 ધોરણ કરતાં વધી જાય છે. સીલ ઉચ્ચ-તાપમાન પ્રતિરોધક PPL અથવા પાણી-પ્રતિરોધક EPDM પ્રકારોમાં ઉપલબ્ધ છે. ચીનમાં બનેલું, શેન્ચી કાચા માલથી લઈને તૈયાર ઉત્પાદનો સુધી વ્યાપક ગુણવત્તા નિયંત્રણ લાગુ કરે છે, ઉચ્ચ તાપમાન અને ઉચ્ચ દબાણની સ્થિતિમાં લાંબા ગાળાની સ્થિર કામગીરીની ખાતરી આપે છે.

વર્ગ 150 ધોરણો કરતાં વધુનું વિશ્વસનીય ઉચ્ચ-દબાણ પ્રદર્શન

શેન્ચીનું ASME B16.10 સ્ટાન્ડર્ડ રાઇઝિંગ સ્ટેમ ફ્લેંજ ગેટ વાલ્વ વિશ્વસનીય ઉચ્ચ દબાણ પ્રતિકાર ધરાવે છે. ફ્લેંજ કનેક્શન ASME B16.10 ધોરણોને અનુરૂપ છે, જેમાં સમાનરૂપે કડક બોલ્ટ અને ગાસ્કેટ પર સમાન દબાણ વિતરણ છે. વર્ગ 150 રેટિંગ ઓરડાના તાપમાને 1.9 MPa નું કાર્યકારી દબાણ પ્રદાન કરે છે, જે પર્યાપ્ત માપેલા દબાણ માર્જિન સાથે છે. વાલ્વ બોડી વોલ જાડાઈ ASME ધોરણો અનુસાર ડિઝાઇન કરવામાં આવી છે, જે ઉન્નત સલામતી માટે રાષ્ટ્રીય ધોરણો કરતાં વધી જાય છે. શેન્ચી ડિસ્કાઉન્ટેડ ASME સ્ટાન્ડર્ડ રાઇઝિંગ સ્ટેમ ફ્લેંજ ગેટ વાલ્વ ઓફર કરે છે; જથ્થાબંધ ખરીદીઓ ડિસ્કાઉન્ટ માટે લાયક ઠરે છે અને ઉચ્ચ દબાણની સ્થિતિમાં લાંબા ગાળાની સ્થિર કામગીરી સુનિશ્ચિત કરે છે.

ફેક્ટરી ડાયરેક્ટ પ્રોક્યોરમેન્ટ અને OEM કસ્ટમાઇઝેશન સપોર્ટ

શેન્ચી, ASME (અમેરિકન સ્ટાન્ડર્ડ) રાઇઝિંગ સ્ટેમ ફ્લેંજ ગેટ વાલ્વના સપ્લાયર તરીકે, નમૂના બનાવવાની સેવાઓ પ્રદાન કરે છે. અમે મધ્યસ્થીઓના માર્કઅપને દૂર કરીને પારદર્શક ફેક્ટરી કિંમતો પર ડિસ્કાઉન્ટેડ ASME રાઇઝિંગ સ્ટેમ ફ્લેંજ ગેટ વાલ્વ ઓફર કરીએ છીએ. અમે ODM અને OEM કસ્ટમાઇઝેશનને સપોર્ટ કરીએ છીએ; સામગ્રી, વ્યાસ, ફ્લેંજ ધોરણો અને ઓપરેટિંગ પદ્ધતિઓ બધું તમારી જરૂરિયાતો અનુસાર ગોઠવી શકાય છે. અમારા ASME રાઇઝિંગ સ્ટેમ ફ્લેંજ ગેટ વાલ્વ જાળવવા માટે સરળ છે, એક સરળ માળખું અને ઓછા જાળવણી ખર્ચ સાથે. ચીનમાં બનાવેલ, શેન્ચી ASME રાઇઝિંગ સ્ટેમ ફ્લેંજ ગેટ વાલ્વ ગુણવત્તામાં વિશ્વસનીય છે અને ડિલિવરીનો સમય સ્થિર છે. વૈશ્વિક ગ્રાહકો વિગતવાર તકનીકી પરિમાણો અને નવીનતમ પ્રેફરન્શિયલ ક્વોટેશન માટે શેન્ચીનો સંપર્ક કરવા માટે સ્વાગત છે.
