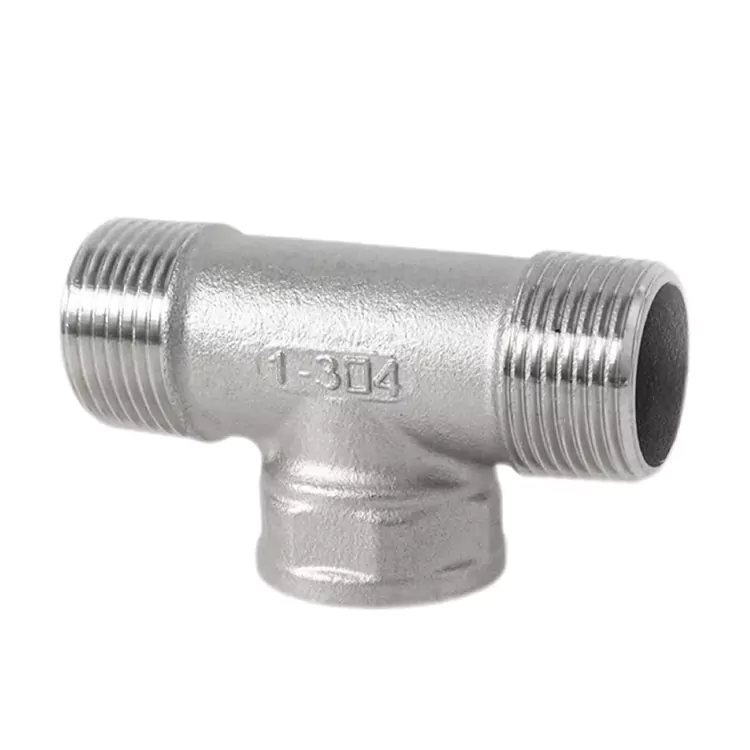

BSP થ્રેડેડ સ્ટેનલેસ સ્ટીલ પુરુષ-સ્ત્રી-પુરુષ પાઇપ ટી

બહુવિધ કનેક્શન સ્પષ્ટીકરણો ઉપલબ્ધ છે

શેન્ચી ફેક્ટરી બહુવિધ રૂપરેખાંકન વિકલ્પો સાથે ઉચ્ચ-ગુણવત્તાવાળી BSP થ્રેડેડ સ્ટેનલેસ સ્ટીલ પુરુષ-સ્ત્રી-પુરુષ પાઇપ ટી ફિટિંગની વિશાળ શ્રેણી પૂરી પાડે છે.

ઉત્પાદન ચોકસાઇ બાહ્ય-થ્રેડ તકનીકને અપનાવે છે, ચુસ્ત થ્રેડ જોડાણ, ઉચ્ચ દબાણ પ્રતિકાર અને ઉત્તમ કાટ પ્રતિકારની ખાતરી કરે છે.

હાઇડ્રોલિક અને ન્યુમેટિક સિસ્ટમ્સમાં, તે મુખ્ય પાઇપલાઇન્સ અને બાહ્ય ઉપકરણો વચ્ચે સ્થિર પ્રવાહ ડાયવર્ઝનને સક્ષમ કરે છે.

સંપૂર્ણ ટી પ્રોડક્ટ સિરીઝ સાથે, શેન્ચી જટિલ કામની પરિસ્થિતિઓમાં લાંબા ગાળાની લીક-મુક્ત કામગીરીને સુનિશ્ચિત કરીને વૈવિધ્યસભર પાઇપલાઇન લેઆઉટને સપોર્ટ કરે છે.

ઉત્પાદન પરિમાણો

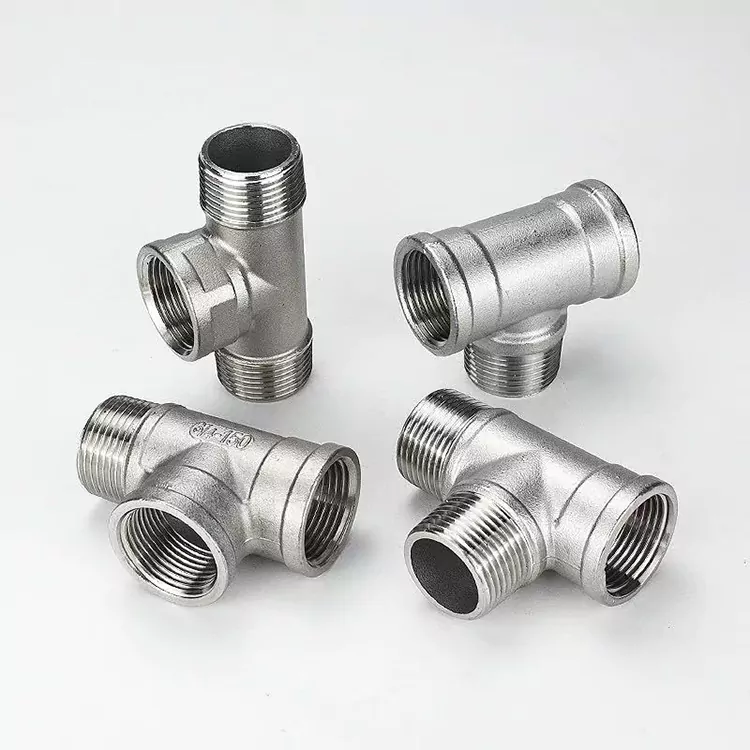

ટી-ટાઈપ થ્રેડેડ ટી સિરીઝ

શેન્ચી ચાર મુખ્ય કનેક્શન સ્ટ્રક્ચર્સને આવરી લેતી સંપૂર્ણ ટી-ટાઇપ ટી પ્રોડક્ટ લાઇન પ્રદાન કરે છે:

· પુરૂષ-સ્ત્રી-પુરુષ ટી: સ્ત્રીના છેડા બંને બાજુએ પુરુષ થ્રેડેડ મધ્ય બંદર સાથે, જે બાહ્ય-થ્રેડ ઘટકોની જરૂર હોય તેવા શાખા જોડાણો માટે યોગ્ય છે.

· BSP થ્રેડેડ સ્ટેનલેસ સ્ટીલ પુરુષ-સ્ત્રી-પુરુષ પાઇપ ટી: સ્ત્રી મધ્યમ પોર્ટ સાથે બંને બાજુએ પુરૂષ છેડા, હાઇડ્રોલિક અને ન્યુમેટિક સિસ્ટમ્સમાં સાધનો અને સેન્સરને જોડવા માટે આદર્શ

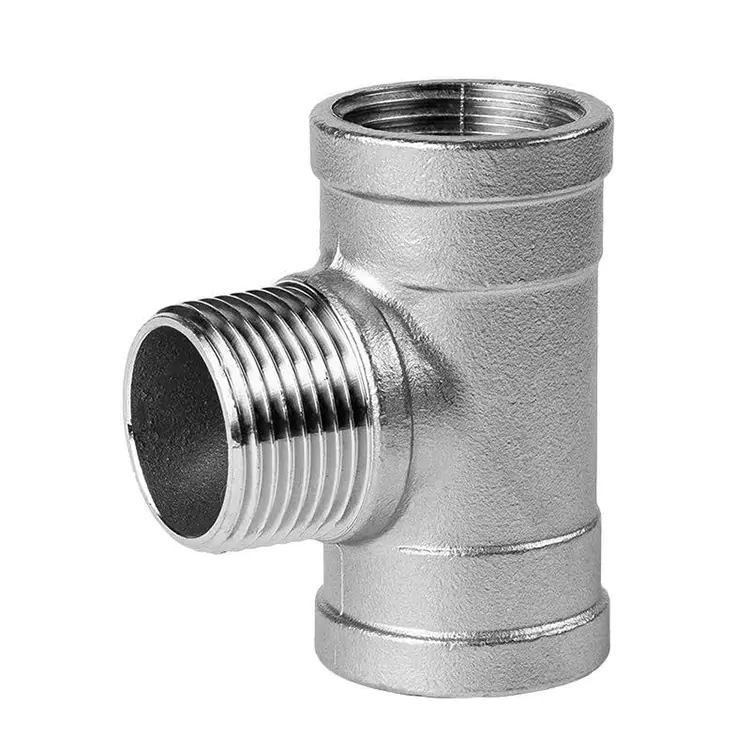

· પુરૂષ-માદા-માદા ટી: બે સ્ત્રી છેડા સાથેનો એક પુરુષ છેડો, સામાન્ય રીતે પાઇપલાઇન વિસ્તરણ અને શાખાઓ માટે વપરાય છે

· પુરૂષ-પુરુષ-સ્ત્રી ટી: એક સ્ત્રી પોર્ટ સાથે બે પુરૂષ છેડા, લવચીક પાઇપિંગ લેઆઉટ માટે અન્ય રૂપરેખાંકનો માટે પૂરક

આ ચાર સંરચનાઓને મુક્તપણે જોડી શકાય છે, જે મોટાભાગની ઔદ્યોગિક પાઇપિંગ જરૂરિયાતોને આવરી લે છે, ઇન્વેન્ટરી જટિલતા ઘટાડે છે અને પ્રાપ્તિ કાર્યક્ષમતામાં સુધારો કરે છે.

એપ્લિકેશન વિસ્તારો

BSP થ્રેડેડ સ્ટેનલેસ સ્ટીલ મેલ-ફીમેલ-મેલ પાઇપ ટીનો બહુવિધ ઉદ્યોગોમાં વ્યાપકપણે ઉપયોગ થાય છે:

1. હાઇડ્રોલિક સિસ્ટમ્સ

બાંધકામ મશીનરી, ઇન્જેક્શન મોલ્ડિંગ મશીનો અને હાઇડ્રોલિક સ્ટેશનોમાં, તે મોનિટરિંગ અને નિયંત્રણ માટે દબાણ ગેજ અથવા સેન્સરને કનેક્ટ કરતી વખતે પાઇપલાઇન ડાયવર્ઝનને સક્ષમ કરે છે.

2. ન્યુમેટિક સિસ્ટમ્સ

ઓટોમેટેડ પ્રોડક્શન લાઇન્સ અને એર કોમ્પ્રેસર સિસ્ટમ્સમાં, ચોકસાઇ થ્રેડ ડિઝાઇન લીકેજ વિના સ્થિર સંકુચિત હવા વિતરણની ખાતરી કરે છે.

3. ઇન્સ્ટ્રુમેન્ટેશન સિસ્ટમ્સ

પેટ્રોકેમિકલ પ્લાન્ટ્સ, પ્રયોગશાળાઓ અને મેડિકલ ગેસ સિસ્ટમ્સમાં, તે સંકલિત દેખરેખ અને નિયંત્રણ માટે દબાણ ટ્રાન્સમિટર્સ, તાપમાન સેન્સર્સ અને ફ્લો મીટરને જોડે છે.

4. પ્લમ્બિંગ અને ગેસ સિસ્ટમ્સ

વાણિજ્યિક રસોડા, એચવીએસી સિસ્ટમ્સ અને ગેસ વિતરણ નેટવર્ક્સમાં, તેના કાટ પ્રતિકાર અને દબાણ ટકાઉપણુંને કારણે તેનો વ્યાપકપણે ઉપયોગ થાય છે.

સ્થાપન માર્ગદર્શિકા

યોગ્ય ઇન્સ્ટોલેશન BSP થ્રેડેડ સ્ટેનલેસ સ્ટીલ મેલ-ફિમેલ-મેલ પાઇપ ટીના શ્રેષ્ઠ પ્રદર્શનની ખાતરી કરે છે:

1. થ્રેડ સુસંગતતા તપાસો

ઇન્સ્ટોલેશન પહેલાં થ્રેડ ધોરણો (BSPT, BSPP, NPT, મેટ્રિક થ્રેડો) અને પરિમાણો ચકાસો. શેન્ચી વિવિધ થ્રેડ ધોરણો માટે ODM/OEM કસ્ટમાઇઝેશનને સપોર્ટ કરે છે.

2. સીલિંગ સારવાર

લીક-મુક્ત સીલિંગની ખાતરી કરવા માટે પુરૂષ થ્રેડો પર PTFE ટેપ અથવા થ્રેડ સીલંટનો ઉપયોગ કરો. જ્યારે યોગ્ય રીતે એસેમ્બલ કરવામાં આવે ત્યારે ચોકસાઇ-મશીન થ્રેડો ઉત્તમ સીલિંગ કામગીરી પ્રદાન કરે છે.

3. ટોર્ક નિયંત્રણ

વધુ કડક થવાથી બચવા માટે યોગ્ય સાધનોનો ઉપયોગ કરો, જે થ્રેડોને નુકસાન પહોંચાડી શકે છે અથવા ફિટિંગને વિકૃત કરી શકે છે. હાઇ-પ્રેશર સિસ્ટમ્સ માટે, ટોર્ક રેંચની ભલામણ કરવામાં આવે છે.

4. પાઇપ ગોઠવણી અને આધાર

વાઇબ્રેશન અથવા બેન્ડિંગ ફોર્સ દ્વારા કનેક્ટર પર તણાવ ટાળવા માટે યોગ્ય ગોઠવણી અને સપોર્ટની ખાતરી કરો.

5. નિયમિત તપાસ

ઉચ્ચ-કંપન અથવા તાપમાન-ચલ વાતાવરણ માટે, લાંબા ગાળાની વિશ્વસનીયતાની ખાતરી કરવા માટે સમયાંતરે નિરીક્ષણની ભલામણ કરવામાં આવે છે.
