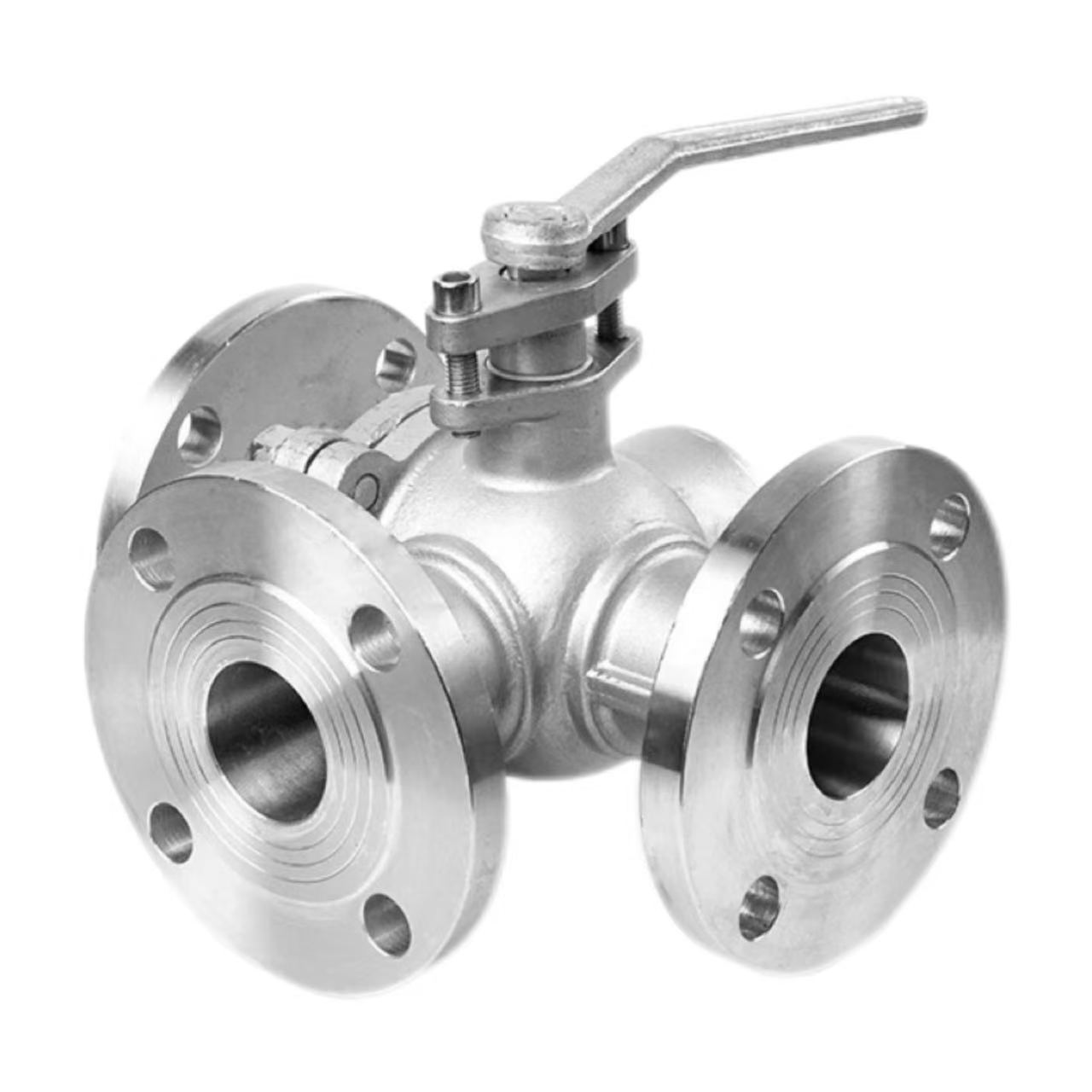

થ્રી-વે ફ્લેંજ બોલ વાલ્વ

કાર્યકારી સિદ્ધાંત

શેન્ચી ફેક્ટરીના કાટ-પ્રતિરોધક ત્રણ-માર્ગી ફ્લેંજ બોલ વાલ્વના કાર્ય સિદ્ધાંત બોલમાં કાપવામાં આવેલી એલ-આકારની અથવા ટી-આકારની ચેનલો પર આધારિત છે. બોલને વાલ્વ બોડીની મધ્યમાં મૂકવામાં આવે છે અને હેન્ડલ દ્વારા ફેરવવામાં આવે છે. જ્યારે બોલ ફરે છે, ત્યારે માધ્યમ પ્રવાહની દિશામાં સ્વિચિંગ, મર્જિંગ અથવા વિભાજનની અનુભૂતિ કરીને, ચેનલો વિવિધ વાલ્વ પોર્ટ્સ સાથે સંરેખિત અથવા ઑફસેટ થાય છે.

એલ આકારનો બોલ:

 90° ફેરવવાથી માધ્યમને ઇનલેટમાંથી કોઈપણ આઉટલેટ પર સ્વિચ કરવાની મંજૂરી મળે છે, એક ઇનલેટ અને બે આઉટલેટ્સ અથવા બે ઇનલેટ્સ અને એક આઉટલેટ, જેમ કે બે રિએક્ટરને વૈકલ્પિક રીતે પ્રવાહી સપ્લાય કરવા જેવા દૃશ્યોને વિપરીત કરવા માટે યોગ્ય.

ટી-આકારનો બોલ:

180° ફેરવવાથી ત્રણેય પોર્ટને એકસાથે કનેક્ટ થવા દે છે અથવા કોઈપણ બે બંદરોને એકબીજા સાથે જોડવાની મંજૂરી આપે છે, જે બે મીડિયાને મિશ્રિત કરવા અને પછી આઉટપુટ કરવા (મર્જ કરવા માટે) અથવા એક મીડિયાને બે આઉટપુટમાં વિભાજિત કરવા (વિભાજન) કરવા માટે યોગ્ય છે, જેમ કે એર કન્ડીશનીંગ ગરમ અને ઠંડા પાણીની મિશ્રણ સિસ્ટમમાં.

ઉત્પાદન પરિમાણો:

ઉત્પાદનનું નામ: થ્રી-વે ફ્લેંજ્ડ બોલ વાલ્વ	વિશિષ્ટતાઓ: (1/8"-4") DN6-DN100
નજીવા દબાણ: PN16	શારીરિક સામગ્રી: WCB, SUS304 (CF8), SUS316L (CF3M)
ધોરણો: ANSI, BS, DIN, ISO, JIS	લાગુ તાપમાન: -20℃ ~ +150℃ (સ્ટાન્ડર્ડ), +350℃ (ઉચ્ચ તાપમાન), નીચે -196℃ (નીચા તાપમાન) સુધી
આંતરિક મેટલ સામગ્રી: WCB, SUS304 (CF8), SUS316L (CF3M)	મધ્યમ તાપમાન: ઉચ્ચ તાપમાન, નીચું તાપમાન, મધ્યમ તાપમાન, સામાન્ય તાપમાન
ઓપરેશન પદ્ધતિ: મેન્યુઅલ	સીલ: EPDM, PPL
કનેક્શન પદ્ધતિ: ફ્લેંજ કનેક્શન	એપ્લિકેશન્સ: પાણી, હવા, ગેસ, તેલ, પ્રવાહી, વગેરે.
મૂળ: ચીન	નમૂના: નમૂનાઓ ઉપલબ્ધ છે

ફ્લેંજ કનેક્શનના ફાયદા:

શેન્ચી 3-વે ફ્લેંજ્ડ બોલ વાલ્વ ફ્લેંજ કનેક્શનનો ઉપયોગ કરે છે. થ્રેડેડ કનેક્શન્સની તુલનામાં, ફ્લેંજ કનેક્શન્સ ઉચ્ચ દબાણ પ્રતિકાર પ્રદાન કરે છે; PN16 રેટિંગ સ્થિર રીતે 1.6MPa દબાણનો સામનો કરી શકે છે. ડિસએસેમ્બલી અનુકૂળ છે, નિયમિત પાઇપલાઇન નિરીક્ષણ અને જાળવણીની સુવિધા આપે છે. વિશ્વસનીય સીલિંગની ખાતરી કરવામાં આવે છે; ફ્લેંજ ગાસ્કેટ અને બોલ્ટ લિકેજના જોખમને દૂર કરવા માટે એકસાથે કામ કરે છે. મોટા વ્યાસની પાઇપલાઇન્સ માટે યોગ્ય; DN50 થી ઉપરના વ્યાસ માટે, જ્યાં થ્રેડેડ કનેક્શન મુશ્કેલ છે, ફ્લેંજ એ પ્રમાણભૂત પસંદગી છે. શેન્ચી, ચાઇનીઝ 3-વે ફ્લેંજ્ડ બોલ વાલ્વ ઉત્પાદક, વૈશ્વિક ગ્રાહકોની જરૂરિયાતોને સંતોષતા, ANSI, BS, DIN અને JIS ધોરણોને અનુરૂપ ફ્લેંજ ઓફર કરે છે.

ઇન્સ્ટોલેશન કી પોઈન્ટ 1: ફ્લેંજ સંરેખણ

ફ્લેંજ સંરેખણ શેન્ચી થ્રી-વે ફ્લેંજ બોલ વાલ્વ ઇન્સ્ટોલ કરતી વખતે, ફ્લેંજના ચહેરાઓ સંરેખિત હોવા આવશ્યક છે. બે ફ્લેંજ સમાંતર અને કેન્દ્રિત હોવા જોઈએ, જેમાં વિચલન ફ્લેંજ ગાસ્કેટની અનુમતિપાત્ર શ્રેણી કરતાં વધુ ન હોય. બોલ્ટ સંરેખણને દબાણ કરવાથી વાલ્વના શરીરના વિરૂપતા થશે, જે બોલના પરિભ્રમણ અને સીલિંગ કામગીરીને અસર કરશે. સંરેખણ પછી, ગાસ્કેટને કેન્દ્રમાં મૂકવું જોઈએ અને તેને સરભર કરવું જોઈએ નહીં. ઓછી કિંમતનો થ્રી-વે ફ્લેંજ બોલ વાલ્વ નીચી ગુણવત્તાની સમાન નથી; શેન્ચી ઉત્પાદનો ઉચ્ચ ચોકસાઇ અને સરળ ઇન્સ્ટોલેશન પ્રદાન કરે છે. કાટ-પ્રતિરોધક થ્રી-વે ફ્લેંજ બોલ વાલ્વમાં ફ્લેંજ સપાટીની પૂર્ણાહુતિ હોય છે જે ધોરણોને પૂર્ણ કરે છે, વધુ વિશ્વસનીય સીલિંગની ખાતરી કરે છે.

સ્થાપન બિંદુ બે: બોલ્ટ કડક

ફ્લેંજ બોલ્ટને તબક્કામાં ત્રાંસાથી સજ્જડ કરવું આવશ્યક છે. 180° કર્ણ ક્રમને અનુસરીને 2-3 તબક્કામાં ધીમે ધીમે ટોર્ક લાગુ કરો. એક જ સમયે એક બાજુને કડક ન કરો, અન્યથા ગાસ્કેટ પર અસમાન દબાણ લીકેજ ચેનલો બનાવશે. બોલ્ટ ટોર્ક પ્રમાણભૂત મૂલ્યોને મળવું આવશ્યક છે; વધુ કડક થવાથી ફ્લેંજ અથવા બોલ્ટ્સને નુકસાન થશે, જ્યારે અંડરટાઇટિંગ અપૂરતી સીલિંગમાં પરિણમશે. શેન્ચી 3-વે ફ્લેંજ બોલ વાલ્વ ફેક્ટરી ઇન્સ્ટોલર્સનો સંદર્ભ લેવા માટે ભલામણ કરેલ ટોર્ક ટેબલ પ્રદાન કરે છે. લાંબા ગાળાના લીક-મુક્ત વાલ્વ ઓપરેશનને સુનિશ્ચિત કરવા માટે આ ઇન્સ્ટોલેશન પોઇન્ટ નિર્ણાયક છે; કૃપા કરીને સ્પષ્ટીકરણોનું સખતપણે પાલન કરો.

ઇન્સ્ટોલેશન પોઈન્ટ 3: પાઈપલાઈન સપોર્ટ અને સફાઈ

ઇન્સ્ટોલેશન પહેલાં, વેલ્ડિંગ સ્લેગ, આયર્ન ફાઇલિંગ, રેતી અને અન્ય અશુદ્ધિઓને દૂર કરવા માટે પાઇપલાઇનની અંદરના ભાગને સાફ કરવું આવશ્યક છે. વાલ્વ પોલાણમાં પ્રવેશતી વિદેશી વસ્તુઓ બોલ અથવા સીલને ખંજવાળી શકે છે, જે લીક તરફ દોરી જાય છે. પાઇપલાઇન સ્વતંત્ર રીતે આધારભૂત હોવી જોઈએ; વાલ્વ પાઇપલાઇનનું વજન સહન ન કરે. મોટા વ્યાસવાળા ટી ફ્લેંજ બોલ વાલ્વ ભારે હોય છે; પાઈપલાઈન સબસીડન્સ ફ્લેંજને ઓફ-સેન્ટર ખેંચી શકે છે, સીલને નુકસાન પહોંચાડે છે. કાટ-પ્રતિરોધક ટી ફ્લેંજ બોલ વાલ્વ કોપર અથવા સ્ટેનલેસ સ્ટીલ વાલ્વ કોર સાથે WCB, SUS304, અથવા SUS316L સામગ્રીથી બનેલા છે. ઇન્સ્ટોલેશન પોઇન્ટ્સ પૂર્ણ કર્યા પછી, હેન્ડલ જામિંગ વિના મુક્તપણે ફેરવવું જોઈએ; વાલ્વ પછી ઉપયોગ માટે તૈયાર છે.
