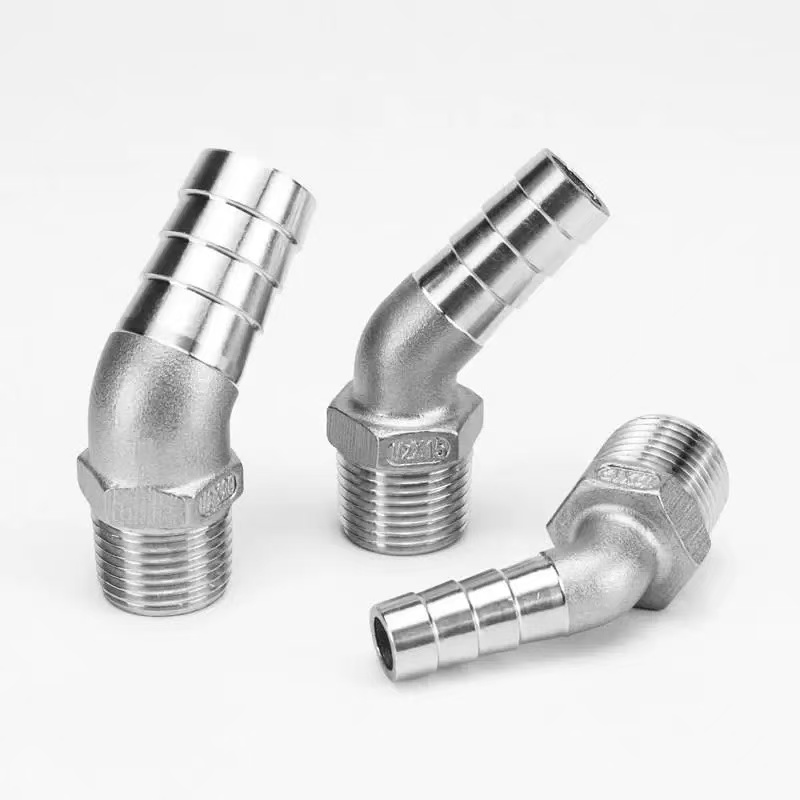

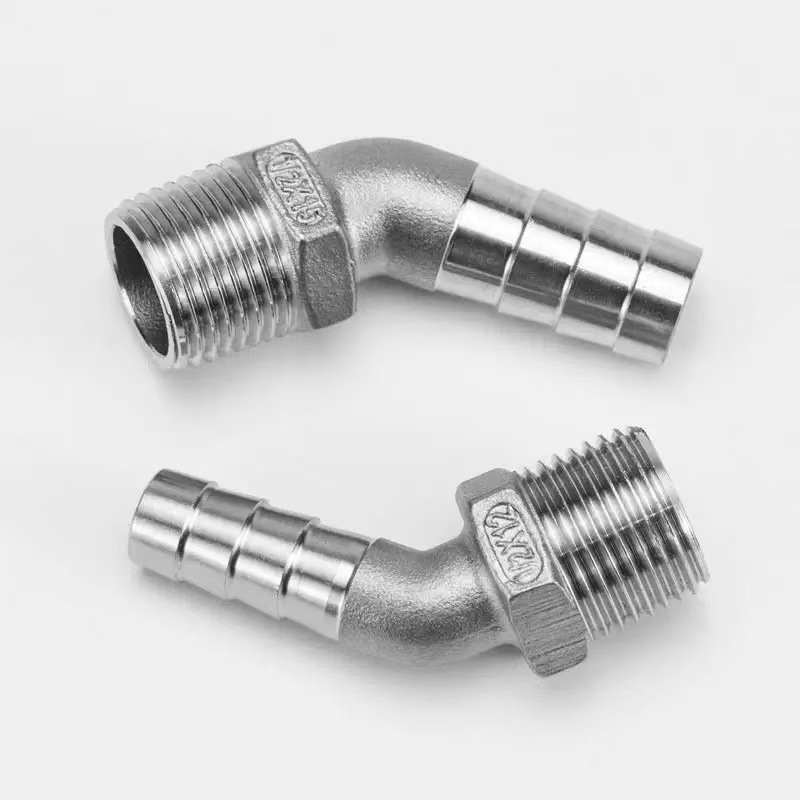

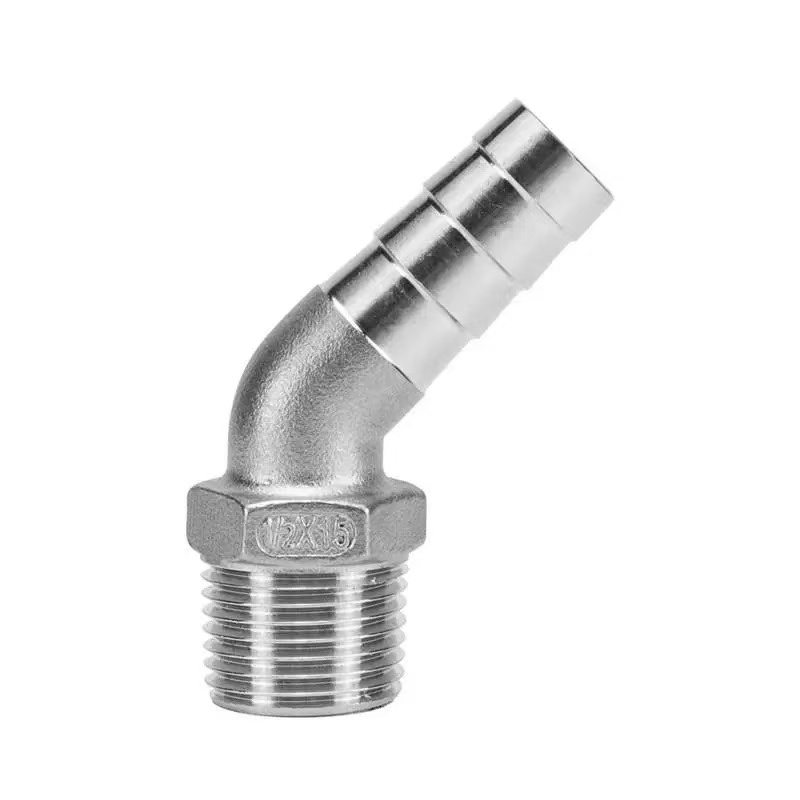

45-ડિગ્રી હેક્સાગોનલ મેલ થ્રેડ એલ્બો ફિટિંગ

શેન્ચી ફેક્ટરીમાંથી 45-ડિગ્રી હેક્સાગોનલ મેલ થ્રેડ એલ્બો ફિટિંગ ખાસ કરીને એપ્લીકેશન માટે એન્જિનિયર્ડ છે જેમાં કઠોર પાઇપિંગમાંથી લવચીક હોસીસમાં સંક્રમણ કરતી વખતે સરળ, 45-ડિગ્રી દિશાત્મક ફેરફારની જરૂર હોય છે. તેના બાહ્ય થ્રેડ એન્ડને અનુરૂપ આંતરિક થ્રેડેડ ફિટિંગમાં ચુસ્તપણે સ્ક્રૂ કરે છે, મેટલ પાઇપિંગ સિસ્ટમમાં લીક-પ્રૂફ સીલની ખાતરી કરે છે. કાંટાળો નળીનો છેડો, એક વખત લવચીક નળીમાં દાખલ કર્યા પછી, નળીની આંતરિક દિવાલને મજબૂત રીતે પકડવા માટે વિપરીત-કોણવાળા બાર્બ્સની શ્રેણીનો ઉપયોગ કરે છે; જ્યારે હોસ ​​ક્લેમ્પ સાથે સુરક્ષિત કરવામાં આવે છે, ત્યારે આ એક મજબૂત, એન્ટિ-સ્લિપ કનેક્શન બનાવે છે. 45-ડિગ્રી કોણીય ડિઝાઇન પ્રમાણભૂત 90-ડિગ્રી કોણીઓની તુલનામાં પ્રવાહી પ્રવાહ પ્રતિકાર ઘટાડે છે, તે પાઇપિંગ સિસ્ટમ્સ માટે આદર્શ બનાવે છે જ્યાં દબાણ ઘટાડવું એ એક મહત્વપૂર્ણ જરૂરિયાત છે. વધુમાં, ફિટિંગના કેન્દ્રમાં સ્થિત હેક્સાગોનલ બોડી સરળ ટૂલ એક્સેસની સુવિધા આપે છે અને ઝડપી, કાર્યક્ષમ ઇન્સ્ટોલેશનને સક્ષમ કરે છે.

ઉત્પાદન સ્પષ્ટીકરણો

થ્રેડેડ / કાંટાળો જોડાણ

શેન્ચી 45-ડિગ્રી હેક્સાગોનલ મેલ થ્રેડ એલ્બો ફિટિંગમાં ડ્યુઅલ-ઇન્ટરફેસ ડિઝાઇન છે, જે સખત ટ્યુબિંગ અને લવચીક નળીઓ વચ્ચે વિશ્વસનીય સંક્રમણને સક્ષમ કરે છે:

મેલ થ્રેડ એન્ડ: ચોકસાઇ-મશીનવાળા બાહ્ય થ્રેડો આંતરરાષ્ટ્રીય ધોરણોનું ચુસ્તપણે પાલન કરે છે (BSPT/NPT વિકલ્પો ઉપલબ્ધ છે). અસાધારણ થ્રેડની નિયમિતતા દ્વારા લાક્ષણિકતા, તેઓ જ્યારે સ્ત્રી-થ્રેડેડ ફિટિંગ, વાલ્વ અથવા સાધનસામગ્રી સામે કડક કરવામાં આવે ત્યારે મેટલ-ટુ-મેટલ સીલ બનાવે છે, વધુ પડતા ટોર્કની જરૂરિયાત વિના વિશ્વસનીય સીલની ખાતરી કરે છે. થ્રેડની સપાટીઓ સુંવાળી અને બર્ર્સથી મુક્ત હોય છે, જે ઇન્સ્ટોલેશન દરમિયાન સમાગમના થ્રેડોને થતા નુકસાનને અટકાવે છે.

કાંટાળો છેડો: આ છેડે બહુ-વિંટીવાળા કાંટાળો માળખું ઑપ્ટિમાઇઝ દાંતના ખૂણાઓ અને ઊંડાણો સાથે છે. એકવાર લવચીક નળી નાખવામાં આવે તે પછી, બાર્બ્સ પોતાની જાતને નળીની અંદરની દિવાલમાં એમ્બેડ કરે છે જેથી બહુ-બિંદુ યાંત્રિક પકડ બનાવવામાં આવે. જ્યારે સ્ટેનલેસ સ્ટીલ હોસ ક્લેમ્પ સાથે સુરક્ષિત કરવામાં આવે છે, ત્યારે એસેમ્બલી 50 કિલોથી વધુની પુલ-આઉટ પ્રતિકાર પ્રાપ્ત કરે છે. કાંટાળો છેડો કદની વ્યાપક શ્રેણીમાં ઉપલબ્ધ છે, જે 3 mm થી 25 mm આંતરિક વ્યાસ સુધીના વિવિધ લવચીક નળીઓ સાથે સુસંગત છે.

દબાણ રેટિંગ

શેન્ચી 45-ડિગ્રી હેક્સાગોનલ મેલ થ્રેડ એલ્બો ફિટિંગ વિવિધ ઓપરેટિંગ શરતોની જરૂરિયાતોને પૂર્ણ કરવા માટે નિર્ધારિત દબાણ રેટિંગ આપે છે:

સ્ટાન્ડર્ડ પ્રેશર: 1.6 MPa- મોટાભાગની રહેણાંક, વ્યાપારી અને હળવા ઔદ્યોગિક એપ્લિકેશનો માટે યોગ્ય છે, જેમ કે પાણી પુરવઠા પ્રણાલી, કૃષિ સિંચાઈ અને સામાન્ય ઔદ્યોગિક ઠંડક પાણીની વ્યવસ્થા.

ઉચ્ચ-દબાણનો વિકલ્પ: 316L સ્ટેનલેસ સ્ટીલ શ્રેણીને 2.5 MPa સુધી રેટ કરવામાં આવે છે - હાઇડ્રોલિક સિસ્ટમ્સ અને ઉચ્ચ-દબાણ સફાઈ સાધનો જેવા ઉચ્ચ દબાણની માંગ સાથે એપ્લિકેશન માટે યોગ્ય.

પરીક્ષણ ખાતરી: આ ચાઇના દ્વારા ઉત્પાદિત 45-ડિગ્રી હેક્સાગોનલ મેલ-થ્રેડેડ એલ્બો ફિટિંગની દરેક બેચ સખત ફેક્ટરી દબાણ પરીક્ષણમાંથી પસાર થાય છે. પરીક્ષણ દબાણ કાર્યકારી દબાણના 1.5 ગણા પર સેટ કરવામાં આવે છે, જે રેટ કરેલ દબાણ પર લાંબા ગાળાની, સ્થિર અને લીક-મુક્ત કામગીરીની ખાતરી આપે છે.

તાપમાન-દબાણ વળાંક: -20°C થી 120°C ની ઓપરેટિંગ તાપમાન શ્રેણીની અંદર, દબાણ રેટિંગ સ્થિર રહે છે; આ તાપમાન શ્રેણીની બહાર, માન્ય કાર્યકારી દબાણ પ્રમાણભૂત દિશાનિર્દેશો અનુસાર ઘટાડવું આવશ્યક છે.

આંતરકાર્યક્ષમતા અને સુસંગતતા

શેન્ચી 45-ડિગ્રી હેક્સાગોનલ મેલ થ્રેડ એલ્બો ફિટિંગ વૈશ્વિક બજારની આંતરસંચાલનક્ષમતા અને સુસંગતતા જરૂરિયાતોને ધ્યાનમાં રાખીને ડિઝાઇન કરવામાં આવી છે:

થ્રેડ સ્ટાન્ડર્ડ સુસંગતતા: વિવિધ પ્રદેશોમાં પાઇપિંગ સિસ્ટમ્સ સાથે સુસંગતતા સુનિશ્ચિત કરવા માટે - BSPT (બ્રિટીશ સ્ટાન્ડર્ડ પાઇપ ટેપર) અને NPT (અમેરિકન નેશનલ પાઇપ ટેપર) સહિત વિવિધ થ્રેડ ધોરણોમાં ઉપલબ્ધ છે. ગ્રાહકો તેમના લક્ષ્ય બજારોના આધારે યોગ્ય થ્રેડ વિશિષ્ટતાઓ પસંદ કરી શકે છે.

હોસ બાર્બ સાઈઝ રેન્જ: હોસ બાર્બ એન્ડમાં બાહ્ય વ્યાસની વિશિષ્ટતાઓની વ્યાપક શ્રેણી છે, જેમાં 1/4 ઈંચથી 1 ઈંચ (અંદાજે 6mm–25mm) સુધીના કદને આવરી લેવામાં આવે છે. આ PVC, રબર, બ્રેડેડ અને PU હોઝ સહિત હાલમાં બજારમાં ઉપલબ્ધ મોટા ભાગના લવચીક નળીના પ્રકારો સાથે સુસંગતતા સુનિશ્ચિત કરે છે.

સામગ્રી સુસંગતતા: વિવિધ મીડિયા સુસંગતતા આવશ્યકતાઓને પૂર્ણ કરવા માટે બે સ્ટેનલેસ સ્ટીલ ગ્રેડ-304 અને 316L-માં ઓફર કરવામાં આવે છે. ગ્રેડ 304 પાણી અને હળવા કાટ લાગતા માધ્યમો માટે યોગ્ય છે, જ્યારે ગ્રેડ 316L તેલ, કુદરતી ગેસ અને અત્યંત કાટ લાગતા વાતાવરણમાં ઉપયોગ માટે આદર્શ છે.

ક્રોસ-બ્રાન્ડ ઇન્ટરઓપરેબિલિટી: આંતરરાષ્ટ્રીય ધોરણો સાથે કડક પાલનમાં ઉત્પાદિત, શેન્ચીની ઉચ્ચ-પ્રદર્શન 45-ડિગ્રી હેક્સાગોનલ મેલ થ્રેડ એલ્બો ફિટિંગ્સ મુખ્ય સ્થાનિક અને આંતરરાષ્ટ્રીય બ્રાન્ડ્સની ફિટિંગ સાથે સંપૂર્ણ રીતે બદલી શકાય તેવી છે, સુસંગતતા મુદ્દાઓને લગતી કોઈપણ ચિંતાઓને દૂર કરે છે.

શા માટે અમને પસંદ કરો?

1. ફેક્ટરી-ડાયરેક્ટ કિંમત નિર્ધારણ

પ્રાથમિક સ્ત્રોત ઉત્પાદક તરીકે, શેન્ચી ગ્રાહકોને અમારા 45-ડિગ્રી હેક્સાગોનલ મેલ થ્રેડ એલ્બો ફીટીંગ્સ પર ડિસ્કાઉન્ટેડ કિંમત ઓફર કરવા મધ્યસ્થીઓને દૂર કરે છે. આ બહેતર મૂલ્યને સુનિશ્ચિત કરે છે - સમકક્ષ ગુણવત્તા માટે વધુ સારી કિંમતો અથવા સમાન બજેટ માટે ઉચ્ચ ગુણવત્તા.

2. સખત ગુણવત્તા નિયંત્રણ

કાચો માલ અમારી સુવિધામાં પ્રવેશે ત્યારથી તૈયાર ઉત્પાદનો છોડે ત્યાં સુધી, દરેક ચાઇના દ્વારા ઉત્પાદિત 45-ડિગ્રી હેક્સાગોનલ મેલ થ્રેડ એલ્બો ફિટિંગ બહુ-તબક્કાની તપાસ પ્રક્રિયામાંથી પસાર થાય છે. અમે ઉત્પાદનની સંપૂર્ણ સુસંગતતાની બાંયધરી આપવા માટે - સામગ્રી સ્પેક્ટ્રોસ્કોપિક વિશ્લેષણ, થ્રેડ ગો/નો-ગો ગેજિંગ અને દબાણ પરીક્ષણ સહિત - કડક તપાસનો અમલ કરીએ છીએ.

3. મજબૂત કસ્ટમાઇઝેશન ક્ષમતાઓ

શેન્ચી ODM અને OEM બંને કસ્ટમાઇઝેશનને સપોર્ટ કરે છે, જે અમને ચોક્કસ ક્લાયંટની આવશ્યકતાઓને પૂર્ણ કરવા માટે વિશિષ્ટતાઓ, પરિમાણો, થ્રેડ ધોરણો, સામગ્રીના ગ્રેડ અને સપાટીની સમાપ્તિને અનુરૂપ બનાવવાની મંજૂરી આપે છે. અમે એક વ્યાપક, વન-સ્ટોપ સેવા પૂરી પાડીએ છીએ—પ્રારંભિક ડિઝાઇન અને મોલ્ડ ડેવલપમેન્ટથી માંડીને મોટા પાયે ઉત્પાદન અને અંતિમ વિતરણ સુધી.
