એલ-ટાઈપ પેગોડા વોટર પાઇપ કનેક્ટર

ઉત્પાદન પ્રકારો

એલ-ટાઇપ પેગોડા વોટર પાઇપ કનેક્ટર્સના વ્યાવસાયિક ચાઇનીઝ ઉત્પાદક તરીકે, શેન્ચી બે પ્રાથમિક ઉત્પાદન પ્રકારો ઓફર કરે છે:

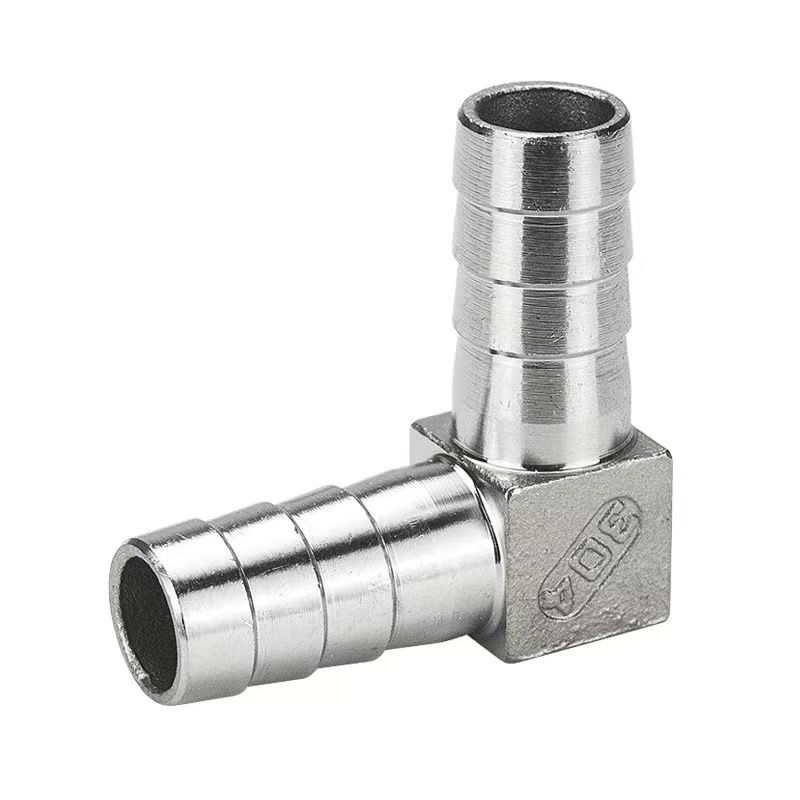

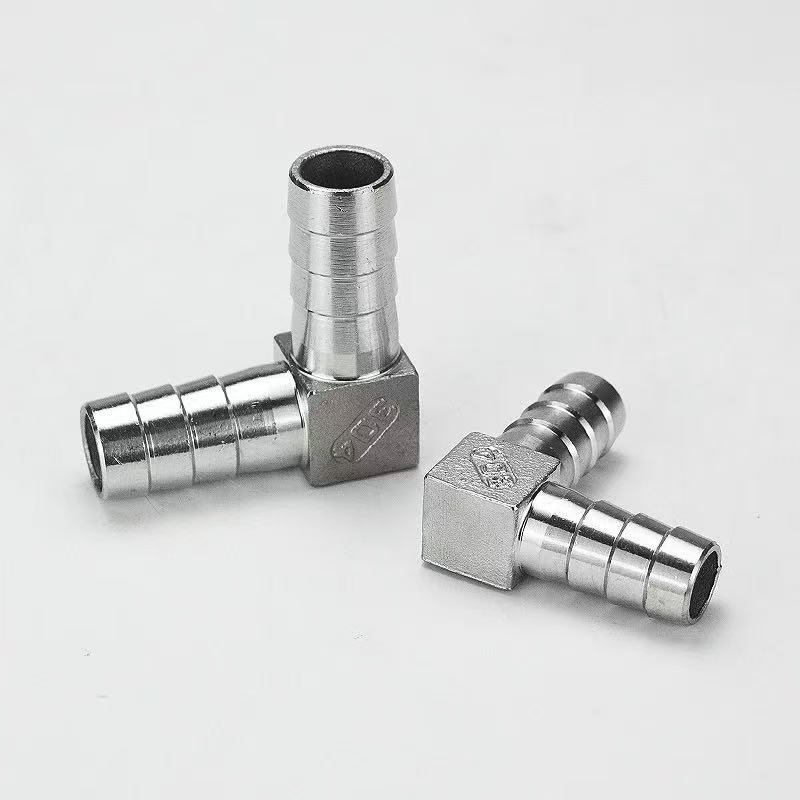

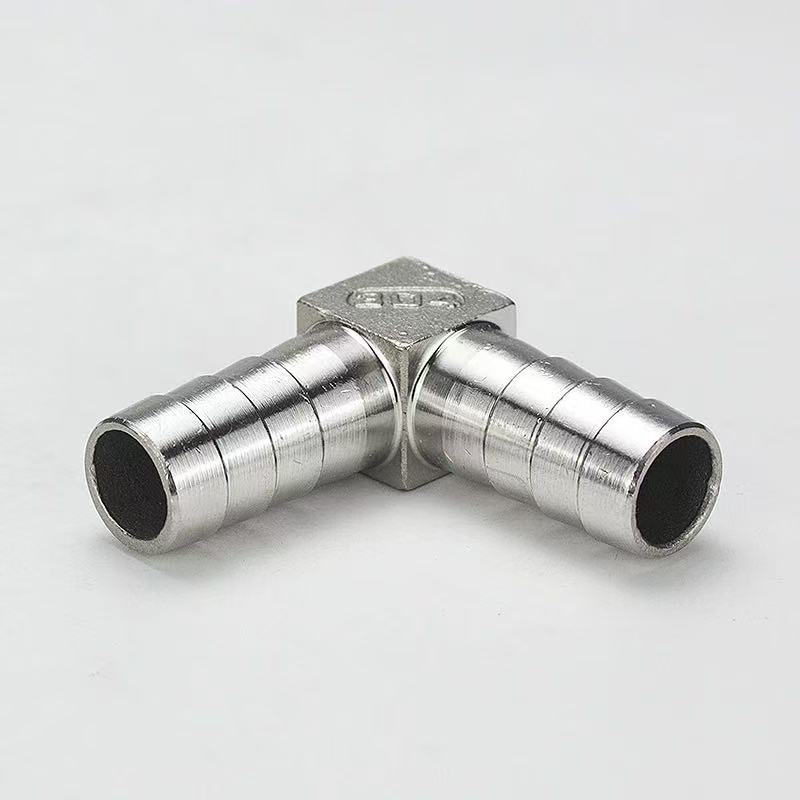

એલ-ટાઈપ પેગોડા વોટર પાઈપ કનેક્ટર: બંને છેડા કાંટાળો પેગોડા માળખું દર્શાવે છે, જે બે લવચીક નળીઓ વચ્ચે 90-ડિગ્રી દિશાત્મક જોડાણ બનાવવા માટે રચાયેલ છે.

એલ-ટાઈપ મેલ થ્રેડેડ પેગોડા કનેક્ટર: એક છેડે લવચીક નળી સાથે જોડાવા માટે કાંટાળો પેગોડા માળખું દર્શાવવામાં આવ્યું છે, જ્યારે બીજા છેડામાં બાહ્ય (પુરુષ) થ્રેડો છે, જે નળી અને આંતરિક (સ્ત્રી) થ્રેડેડ પોર્ટ સાથેના સાધનોના ટુકડા વચ્ચે 90-ડિગ્રી ડાયરેક્શનલ કનેક્શન બનાવવા માટે રચાયેલ છે.

બંને પ્રકારો કાંટાળા પેગોડાના છેડા માટે સમાન વિશિષ્ટતાઓ સાથે 90-ડિગ્રી કોણીય ડિઝાઇન ધરાવે છે. તે સામગ્રીની પસંદગીમાં ઉપલબ્ધ છે: 304 સ્ટેનલેસ સ્ટીલ, 316L સ્ટેનલેસ સ્ટીલ અથવા પિત્તળ. મુખ્ય તફાવત કનેક્શન પદ્ધતિમાં રહેલો છે: પહેલાનો સીધો નળી-થી-નળી જોડાણની સુવિધા આપે છે, જ્યારે બાદમાં નળી અને સાધનસામગ્રીના ટુકડા વચ્ચે સંક્રમણિક જોડાણની સુવિધા આપે છે, ત્યાં વિવિધ સ્થાપન પરિસ્થિતિઓને અનુરૂપ લવચીક પસંદગી વિકલ્પો પ્રદાન કરે છે.

એલ-ટાઈપ પેગોડા વોટર પાઈપ કનેક્ટર અને એલ-ટાઈપ મેલ થ્રેડેડ પેગોડા કનેક્ટર વચ્ચે શું તફાવત છે?

મુખ્ય તફાવત: શેન્ચી એલ-ટાઈપ પેગોડા વોટર પાઇપ કનેક્ટરમાં ડ્યુઅલ-બાર્બ ઈન્ટરફેસ છે (બંને છેડા કાંટાળા પેગોડા હેડ છે, જે સીધા લવચીક નળીઓ સાથે જોડાવા માટે રચાયેલ છે). એલ-ટાઈપ મેલ થ્રેડેડ પેગોડા કનેક્ટરમાં એક છેડે બાહ્ય થ્રેડ અને બીજા છેડે કાંટાળો પેગોડા છે, જે આંતરિક થ્રેડો સાથે કઠોર પાઇપ અથવા વાલ્વ બોડી સાથે લવચીક નળીને જોડવા માટે રચાયેલ છે. શેંચી’s ઉચ્ચ-પ્રદર્શન L-ટાઈપ પેગોડા વોટર પાઇપ કનેક્ટર્સ પિત્તળ અથવા 304/316L સ્ટેનલેસ સ્ટીલમાંથી બનાવટી છે; તેમનું 90-ડિગ્રી જમણું-કોણ માળખું પાઇપલાઇન્સને રીડાયરેક્ટ કરવા માટે આદર્શ છે. ડ્યુઅલ-બાર્બ ડિઝાઇન ચુસ્ત, સુરક્ષિત પકડની ખાતરી આપે છે—ખાસ કરીને જ્યારે હોસ ​​ક્લેમ્પ્સ સાથે જોડવામાં આવે છે—ટુકડી અને લિકેજ અટકાવવા માટે. આ ફિટિંગ દબાણ, કાટ અને વૃદ્ધત્વ માટે ઉત્તમ પ્રતિકાર પ્રદાન કરે છે. 316L સ્ટેનલેસ સ્ટીલ વેરિઅન્ટ ખાસ કરીને અત્યંત કાટ લાગતા વાતાવરણ માટે યોગ્ય છે, જેમ કે દરિયાઈ પાણી અથવા રાસાયણિક પ્રક્રિયાને સંડોવતા હોય. ઇન્સ્ટોલ કરવા માટે સરળ, આ ફિટિંગ્સ પ્લમ્બિંગ, ન્યુમેટિક સિસ્ટમ્સ અને ઔદ્યોગિક પ્રવાહી એપ્લિકેશન્સમાં ઓછા-દબાણવાળા નળીના જોડાણો માટે આદર્શ છે, જે અસાધારણ સ્થિરતા અને ટકાઉપણું પ્રદાન કરે છે.

ઉત્પાદન સ્પષ્ટીકરણો

ઇન્સ્ટોલેશન સૂચનાઓ

શેન્ચી બ્રાન્ડ એલ-ટાઈપ પેગોડા વોટર પાઇપ કનેક્ટર, રાષ્ટ્રીય ધોરણો અનુસાર ઉત્પાદિત, ઇન્સ્ટોલ કરવા માટે સરળ છે. નીચેના પગલાંઓ અનુસરવાથી વિશ્વસનીય જોડાણ સુનિશ્ચિત થાય છે:

પગલું 1: નળી કટીંગ

નળીનો છેડો ચોરસ અને સપાટ રીતે કાપવા માટે વિશિષ્ટ નળી કટરનો ઉપયોગ કરો, કોણીય કટ અથવા બર્સને ટાળીને, પેગોડા બાર્બ્સ સામે સંપૂર્ણ ફિટ છે તેની ખાતરી કરો. બ્રેઇડેડ અથવા રિઇનફોર્સ્ડ નળીઓ માટે, કિનારીઓને સીલ કરવા અને ફ્રેઇંગ અટકાવવા માટે ગરમ-કટીંગ પદ્ધતિનો ઉપયોગ કરવાની ભલામણ કરવામાં આવે છે.

પગલું 2: પેગોડા એન્ડ કનેક્શન

જ્યાં સુધી નળીનો ચહેરો પેગોડા ફિટિંગના પાયા સાથે સંપર્કમાં ન આવે ત્યાં સુધી નળીને પેગોડાના છેડા પર ઊભી રીતે દાખલ કરો. પેગોડા બાર્બ્સમાં એક સ્ટેપ્ડ ડિઝાઇન છે જે એકવાર નળી દાખલ કર્યા પછી બહુવિધ સીલિંગ રિંગ્સ બનાવે છે. ઉચ્ચ દબાણવાળા કાર્યક્રમો માટે, સ્ટેનલેસ સ્ટીલ હોસ ક્લેમ્પ અથવા સ્પ્રિંગ ક્લિપનો ઉપયોગ કરીને કનેક્શન સુરક્ષિત કરો; ક્લેમ્પ બીજા અને ત્રીજા પેગોડા બાર્બ્સ વચ્ચે સ્થિત હોવું જોઈએ.

પગલું 3: થ્રેડેડ એન્ડ કનેક્શન

તેના વિશિષ્ટતાઓના આધારે થ્રેડેડ છેડા માટે યોગ્ય સીલિંગ પદ્ધતિ પસંદ કરો: જી-થ્રેડો (સમાંતર પાઇપ થ્રેડો) ને સીલિંગ માટે રબર અથવા કોપર ગાસ્કેટની જરૂર પડે છે; NPT અથવા R-થ્રેડો (ટેપર્ડ પાઇપ થ્રેડો) ને કડક કરતા પહેલા PTFE થ્રેડ સીલ ટેપના 3-5 વળાંક વીંટાળવાની જરૂર છે. કડક કરતી વખતે, ટોર્કને નળી કનેક્શન પોઈન્ટ પર પ્રસારિત થતો અટકાવવા માટે ફિટિંગના ષટ્કોણ શરીર પર રેન્ચ લાગુ કરો.

પગલું 4: દબાણ પરીક્ષણ

ઇન્સ્ટોલેશન પૂર્ણ થયા પછી, સિસ્ટમના કાર્યકારી દબાણના 1.5 ગણા પર સ્થિર દબાણ પરીક્ષણ કરો. જો આ દબાણને 3 મિનિટ સુધી જાળવી રાખ્યા પછી કોઈ લિક જોવામાં ન આવે, તો એસેમ્બલી ઉપયોગ માટે તૈયાર છે. આ શ્રેણીમાં અનુરૂપ એલ-ટાઈપ મેલ થ્રેડેડ પેગોડા કનેક્ટર માટેની ઇન્સ્ટોલેશન પ્રક્રિયા એકસરખી છે-માત્ર થ્રેડ પ્રકારમાં જ અલગ-વિશિષ્ટ ઈન્ટરફેસ આવશ્યકતાઓને આધારે લવચીક પસંદગી માટે પરવાનગી આપે છે.

એપ્લિકેશન ક્ષેત્રો

1. વોટર ટ્રીટમેન્ટ ઇક્વિપમેન્ટ

એલ-ટાઈપ પેગોડા વોટર પાઈપ કનેક્ટર વોટર પ્યુરીફાયર, વોટર સોફ્ટનર્સ અને આરઓ (રિવર્સ ઓસ્મોસીસ) સિસ્ટમમાં PE અને PU ટ્યુબિંગ વચ્ચેના 90-ડિગ્રી ડાયરેક્શનલ કનેક્શન માટે રચાયેલ છે. જ્યારે 316L સ્ટેનલેસ સ્ટીલમાંથી ઉત્પાદિત થાય છે, ત્યારે તે ફૂડ-ગ્રેડ સેનિટરી જરૂરિયાતોને પૂર્ણ કરે છે. એ જ શ્રેણીમાં પૂરક એલ-ટાઈપ મેલ થ્રેડેડ પેગોડા કનેક્ટર એપ્લીકેશન માટે ઉપલબ્ધ છે જ્યાં સાધનસામગ્રી ઈન્ટરફેસ આંતરિક (સ્ત્રી) થ્રેડ ધરાવે છે.

2. ન્યુમેટિક ઓટોમેશન સિસ્ટમ્સ

એર કોમ્પ્રેસર, ન્યુમેટિક વાલ્વ મેનીફોલ્ડ્સ અને ઓટોમેટેડ એસેમ્બલી લાઇન્સમાં ન્યુમેટિક ટ્યુબિંગ રૂટીંગ માટે વપરાય છે. તેનું L-આકારનું માળખું આંતરિક સાધનોની જગ્યા બચાવે છે, જ્યારે ઝડપી-કનેક્ટ કોલેટ્સ સાથે સુસંગતતા ઝડપી એસેમ્બલી, ડિસએસેમ્બલી અને જાળવણીની સુવિધા આપે છે.

3. સેનિટરી વેર અને ઘરનાં ઉપકરણો

સ્માર્ટ ટોઇલેટ, ડીશવોશર, વોશિંગ મશીન અને સમાન ઉપકરણો માટે વોટર ઇનલેટ હોસીસને જોડે છે. જ્યારે પિત્તળમાંથી બાંધવામાં આવે છે, ત્યારે એલ-ટાઈપ પેગોડા વોટર પાઇપ કનેક્ટર ઉત્તમ થર્મલ વાહકતા પ્રદાન કરે છે, જે તેને ગરમ પાણીની લાઈનો માટે યોગ્ય બનાવે છે. એલ-ટાઈપ મેલ થ્રેડેડ પેગોડા કનેક્ટર આયાતી સાધનોમાં મળતા ઈન્ટરફેસ ધોરણોની વિશાળ શ્રેણીને સમાવવા માટે રચાયેલ છે.

4. ઔદ્યોગિક ઠંડક અને લ્યુબ્રિકેશન સિસ્ટમ્સ

મશીન ટૂલ કૂલિંગ લાઇન્સ અને હાઇડ્રોલિક લ્યુબ્રિકેશન સિસ્ટમ્સમાં લાગુ. સ્ટેનલેસ સ્ટીલનું બાંધકામ શ્રેષ્ઠ કાટ પ્રતિકાર પ્રદાન કરે છે, તેલના ઝાકળ, કટિંગ પ્રવાહી અને સમાન જટિલ ઓપરેટિંગ પરિસ્થિતિઓને સંડોવતા માંગવાળા વાતાવરણમાં વિશ્વસનીય કામગીરીને સક્ષમ કરે છે.
