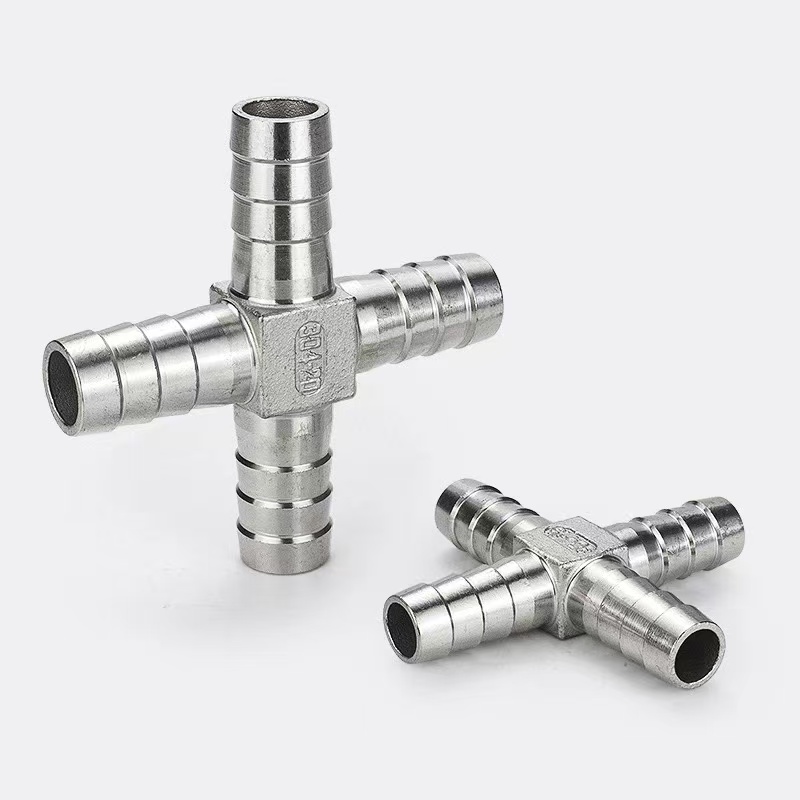

ક્રોસ-ટાઈપ પેગોડા વોટર પાઇપ ફિટિંગ

ચીનમાં પાઈપ ફિટિંગના વ્યાવસાયિક ઉત્પાદક તરીકે, શેન્ચી ફેક્ટરી ક્રોસ-ટાઈપ પેગોડા વોટર પાઈપ ફિટિંગ ઓફર કરે છે—એક ફોર-વે ડાયવર્ઝન ઘટક. તેના મુખ્ય ભાગમાં ચાર ક્રોસ-આકારના "પેગોડા" (કાંટાવાળા) બંદરો છે, જે એક પ્રવાહી ઇનપુટને ત્રણ શાખા રેખાઓમાં સમાનરૂપે વિતરિત કરવા અથવા એકમાં બહુવિધ ઇનપુટ્સને એકીકૃત કરવા માટે એન્જિનિયર્ડ છે. પિત્તળ, 304 સ્ટેનલેસ સ્ટીલ અથવા 316L સ્ટેનલેસ સ્ટીલમાંથી બનેલ, ઉત્પાદન અસાધારણ કાટ પ્રતિકાર દર્શાવે છે અને તે પાણીની સારવાર, વાયુયુક્ત પ્રણાલીઓ, કૃષિ સિંચાઈ અને તબીબી સાધનોના ઉપયોગ માટે યોગ્ય છે. કાંટાવાળા શિખરોમાં એન્ટિ-સ્લિપ ગ્રુવ ડિઝાઇન છે; જ્યારે હોસ ​​ક્લેમ્પ્સ સાથે જોડાણમાં ઉપયોગમાં લેવાય છે, ત્યારે તેઓ સુરક્ષિત કનેક્શનની ખાતરી કરે છે, સરળ ઇન્સ્ટોલેશનની સુવિધા આપે છે અને કાર્યક્ષમ "વન-ઇન, થ્રી-આઉટ" પ્રવાહી ડાયવર્ઝનને સક્ષમ કરે છે.

ઉત્પાદન સ્પષ્ટીકરણો

મુખ્ય વર્ણન

ક્રોસ-ટાઇપ પેગોડા વોટર પાઇપ ફિટિંગ એ ચાર-માર્ગી પ્રવાહી ડાયવર્ઝન ઘટક છે. તેના મુખ્ય ભાગમાં ચાર પેગોડા-શૈલીના કાંટાળા બંદરો છે જે ક્રોસ કન્ફિગરેશનમાં ગોઠવાયેલા છે, જે એક પ્રવાહી પ્રવાહને ત્રણ શાખા રેખાઓમાં સમાનરૂપે વિતરિત કરવા અથવા એક ચેનલમાં બહુવિધ પ્રવાહી પ્રવાહોને એકીકૃત કરવા માટે રચાયેલ છે.

1. ક્રોસ-આકારની ફોર-વે સ્ટ્રક્ચર: ચાર બંદરો 90-ડિગ્રીના ખૂણા પર ઓર્થોગોનલી ગોઠવાયેલા છે, જેમાં એક ઇનલેટ અને ત્રણ આઉટલેટ્સનો સમાવેશ થાય છે. ઇનપુટ અને આઉટપુટ રૂપરેખાંકનને ઇન્સ્ટોલેશન ઓરિએન્ટેશનના આધારે લવચીક રીતે ગોઠવી શકાય છે, વિવિધ કનેક્શન મોડ્સ જેમ કે વન-ઇન-થ્રી-આઉટ અથવા થ્રી-ઇન-વન-આઉટને સક્ષમ કરીને.

2. પેગોડા-શૈલીની કાંટાળો ડિઝાઇન: દરેક પોર્ટમાં ક્રમશઃ ટેપર્ડ, બહુ-પગલાંવાળી કાંટાળો પ્રોફાઇલ છે. જ્યારે લવચીક નળી નાખવામાં આવે છે, ત્યારે આ બાર્બ્સ નળીની આંતરિક દિવાલ સામે બહુવિધ સીલિંગ રિંગ્સ બનાવે છે; જ્યારે સ્ટેનલેસ સ્ટીલ હોસ ક્લેમ્પ સાથે સુરક્ષિત કરવામાં આવે છે, ત્યારે પરિણામી પુલ-ઓફ પ્રતિકાર પ્રમાણભૂત સ્ટ્રેટ-ઇન્સર્ટ ફિટિંગ કરતા નોંધપાત્ર રીતે વધારે છે.

3. કાર્યક્ષમ ડાયવર્ઝન ક્ષમતા: શ્રેણીમાં બહુવિધ ટી-ફીટીંગનો ઉપયોગ કરવાની તુલનામાં, ક્રોસ-ટાઈપ સ્ટ્રક્ચર એક એકમમાં એક-માં-ત્રણ-આઉટ ડાયવર્ઝન કરે છે. આ ફિટિંગની કુલ સંખ્યા અને સંભવિત લીક પોઈન્ટ ઘટાડે છે, જેના પરિણામે ક્લીનર અને વધુ સુવ્યવસ્થિત પાઈપિંગ લેઆઉટ થાય છે.

ઉચ્ચ અનુકૂલનક્ષમતા

શેન્ચી ક્રોસ-ટાઈપ પેગોડા વોટર પાઇપ ફિટિંગ અસાધારણ અનુકૂલનક્ષમતા દર્શાવે છે, જે વિવિધ દૃશ્યો અને વિશિષ્ટતાઓની પાઇપલાઇન કનેક્શન જરૂરિયાતોને પહોંચી વળવા સક્ષમ છે:

અનુકૂલનક્ષમતાનાં વિશિષ્ટ પરિમાણો:

સોફ્ટ હોસ સુસંગતતા: કાંટાળો પેગોડા ડિઝાઇન PU, PE, PVC, સિલિકોન, નાયલોન અને રબર સહિતની વિવિધ પ્રકારની સોફ્ટ હોઝ સામગ્રી સાથે સુસંગત છે-જે તેને પાણીની સારવાર, ન્યુમેટિક્સ, તબીબી તકનીક અને રાસાયણિક પ્રક્રિયા જેવા ક્ષેત્રોમાં વ્યાપકપણે લાગુ પડે છે.

કદ અને સ્પષ્ટીકરણ સુસંગતતા: પેગોડાનો બાહ્ય વ્યાસ સાત સામાન્ય વિશિષ્ટતાઓને આવરી લે છે—4mm, 6mm, 8mm, 10mm, 12mm, 16mm અને 20mm—તેને 3mm થી 19mm સુધીના આંતરિક વ્યાસ ધરાવતા વિવિધ સોફ્ટ હોઝ સાથે સંવનન કરવાની મંજૂરી આપે છે.

ઇન્સ્ટોલેશન ઓરિએન્ટેશન લવચીકતા: ક્રોસ-આકારનું ચાર-માર્ગી માળખું બહુવિધ ઇનપુટ/આઉટપુટ રૂપરેખાંકનોને સપોર્ટ કરે છે—જેમ કે વન-ઇન/થ્રી-આઉટ, થ્રી-ઇન/વન-આઉટ અને ટુ-ઇન/ટુ-આઉટ—વાસ્તવિક પાઇપલાઇન લેઆઉટના આધારે લવચીક ગોઠવણ માટે પરવાનગી આપે છે.

કસ્ટમાઇઝેશન ક્ષમતાઓ: અમે ODM અને OEM કસ્ટમાઇઝેશન સેવાઓ ઑફર કરીએ છીએ, જે અમને બિન-માનક આવશ્યકતાઓને પૂર્ણ કરવા માટે ક્લાયંટ ડ્રોઇંગ અનુસાર પેગોડા બાર્બ પ્રોફાઇલ, બાર્બ કાઉન્ટ, પોર્ટની સંખ્યા, સરફેસ ફિનિશ અને લેસર માર્કિંગમાં ફેરફાર કરવા સક્ષમ બનાવે છે.

ઈન્ટરફેસ વિસ્તરણ: તેને સમાન શ્રેણીના અન્ય ઉત્પાદનો સાથે જોડી શકાય છે-જેમ કે L-ટાઈપ, T-ટાઈપ અને પેનલ-માઉન્ટ પેગોડા ફિટિંગ-પ્રવાહ વિભાજન, દિશાત્મક ફેરફારો અને પેનલ-થ્રુ કનેક્શન માટે વ્યાપક ઉકેલો બનાવવા માટે.
