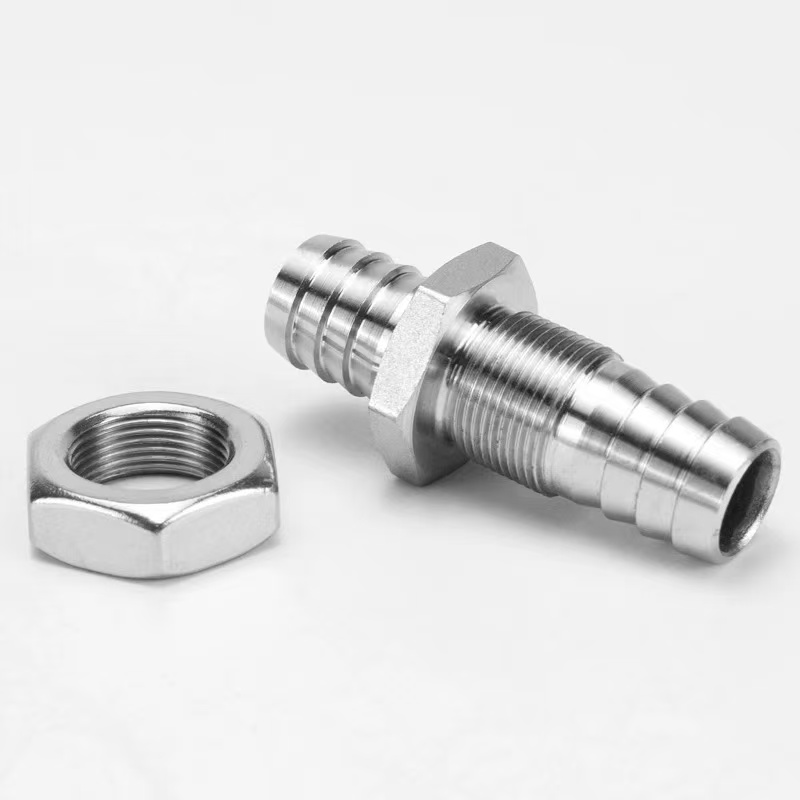

બલ્કહેડ કાંટાળો ફિટિંગ

શેન્ચીએ ઉચ્ચ-ગુણવત્તાવાળી બલ્કહેડ બાર્બેડ ફીટીંગ્સ રજૂ કરી છે, જે ખાસ કરીને વિશ્વસનીય સીલિંગ પ્રદાન કરતી વખતે સાધનોની પેનલ દ્વારા નળીને રૂટીંગ કરવા માટે રચાયેલ છે. પિત્તળ, SUS304 અને SUS316L સ્ટેનલેસ સ્ટીલથી બનેલા, આ ફિટિંગ્સ મજબૂત કાટ પ્રતિકાર પ્રદાન કરે છે અને કાર્યકારી પરિસ્થિતિઓની વિશાળ શ્રેણી માટે યોગ્ય છે.

ઉત્પાદન માળખું

બલ્કહેડ બાર્બેડ ફિટિંગની રચનામાં બલ્કહેડ થ્રેડો, લૉકિંગ નટ અને કાંટાળા નળીના જોડાણોનો સમાવેશ થાય છે. ઇન્સ્ટોલેશન દરમિયાન, માત્ર એક પેનલ છિદ્ર જરૂરી છે; અખરોટને કડક કરવાથી ફિક્સિંગ અને સીલિંગ પ્રક્રિયા પૂર્ણ થાય છે.

કાંટાળો છેડો એન્ટી-સ્લિપ ગ્રુવ ડિઝાઇન ધરાવે છે, જ્યારે હોસ ​​ક્લેમ્પનો ઉપયોગ કરવામાં આવે ત્યારે સુરક્ષિત કનેક્શન સુનિશ્ચિત કરે છે. આ ફિટિંગનો વ્યાપકપણે કંટ્રોલ કેબિનેટ, વોટર ટ્રીટમેન્ટ ઇક્વિપમેન્ટ, મેડિકલ ઇન્સ્ટ્રુમેન્ટ્સ અને અન્ય સંબંધિત ક્ષેત્રોમાં ઉપયોગ થાય છે.

ઉત્પાદન સ્પષ્ટીકરણો

માળખાકીય લાભો

બલ્કહેડ બાર્બેડ ફીટીંગ એ પાઇપ ફીટીંગ છે જે ખાસ કરીને નિયત સીલીંગ પૂરી પાડતી વખતે સાધન પેનલ્સ, એન્ક્લોઝર અથવા બલ્કહેડ્સ દ્વારા રૂટીંગ હોસીસ માટે રચાયેલ છે. તેની મુખ્ય રચનામાં બલ્કહેડ થ્રેડ વિભાગ, લોકીંગ અખરોટ, સીલિંગ ગાસ્કેટ અને કાંટાળો નળીનો સમાવેશ થાય છે. ઇન્સ્ટોલેશન દરમિયાન, પેનલ પર માત્ર અનુરૂપ વ્યાસનો એક છિદ્ર બનાવવાની જરૂર છે. ફિટિંગનો થ્રેડ વિભાગ છિદ્રમાંથી પસાર થાય છે, અને ફિક્સિંગ અને સીલિંગ પ્રક્રિયા પૂર્ણ કરવા માટે અખરોટને વિરુદ્ધ બાજુથી કડક કરવામાં આવે છે.

1. બલ્કહેડ ફિક્સિંગ સ્ટ્રક્ચર:થ્રેડ વિભાગની લંબાઈ સામાન્ય પેનલ જાડાઈ માટે સ્વીકારવામાં આવે છે. એકવાર લોકીંગ અખરોટ કડક થઈ જાય તે પછી, તે પેનલ સાથે સખત ફિક્સેશન બનાવે છે, તે સુનિશ્ચિત કરે છે કે બાહ્ય ખેંચાણ દળો હેઠળ પણ ફિટિંગ સુરક્ષિત રહે છે.

2. કાંટાળો નળી કનેક્શન:પેનલની એક અથવા બંને બાજુએ નળીને દાખલ કરવા અને નળી ક્લેમ્પ સાથે સીલબંધ જોડાણ બનાવવા માટે કાંટાવાળા ટેપર્ડ દાંત દર્શાવવામાં આવ્યા છે. કાંટાળો છેડો ડબલ એન્ટિ-સ્લિપ ગ્રુવ ડિઝાઇન અપનાવે છે, જે સામાન્ય ફિટિંગ કરતાં નોંધપાત્ર રીતે વધુ પુલ-આઉટ પ્રતિકાર પ્રદાન કરે છે.

3. સીલિંગ સિસ્ટમ:પેનલની બંને બાજુએ રબર ગાસ્કેટ અથવા ઓ-રિંગ્સ આપવામાં આવે છે. જ્યારે અખરોટને કડક કરવામાં આવે છે, ત્યારે સીલિંગ ગાસ્કેટને સંકુચિત કરવામાં આવે છે, જે IP65 અથવા તેથી વધુના રક્ષણ રેટિંગ સાથે, પેનલ ખોલતી વખતે વોટરટાઈટ અને ડસ્ટ-ટાઈટ સીલિંગ પ્રાપ્ત કરે છે.

સ્થાપન પદ્ધતિ

શેન્ચીની ટકાઉ બલ્કહેડ બાર્બેડ ફીટીંગ્સ ઇન્સ્ટોલ કરવા માટે સરળ છે. એક સુરક્ષિત અને સીલબંધ કનેક્શન માત્ર છ પગલાંમાં પ્રાપ્ત કરી શકાય છે:

પગલું 1: પેનલ છિદ્રની તૈયારી

થ્રેડ વિભાગના બાહ્ય વ્યાસના આધારે પેનલ પર અનુરૂપ રાઉન્ડ હોલ બનાવો. સીલિંગ ગાસ્કેટને નુકસાન ન થાય તે માટે છિદ્રની કિનારી સુંવાળી અને બર-ફ્રી છે તેની ખાતરી કરો.

પગલું 2: સીલિંગ ગાસ્કેટ ઇન્સ્ટોલ કરો

સમાવિષ્ટ EPDM સીલિંગ ગાસ્કેટને થ્રેડ વિભાગ પર સ્લાઇડ કરો, તેને ફિટિંગ બેઝ સામે દબાવો. જો પેનલની બંને બાજુઓ પર સીલિંગ જરૂરી હોય, તો દરેક બાજુએ એક ગાસ્કેટ મૂકો.

પગલું 3: પેનલ દ્વારા દાખલ કરો

પેનલની એક બાજુથી છિદ્રમાં થ્રેડ વિભાગ દાખલ કરો, ખાતરી કરો કે ફિટિંગ બેઝ પેનલ સાથે સીલિંગ ગાસ્કેટ સાથે સંપર્ક કરે છે.

પગલું 4: લોકીંગ અખરોટને સજ્જડ કરો

પેનલની વિરુદ્ધ બાજુથી થ્રેડ વિભાગ પર લોકીંગ અખરોટને સ્ક્રૂ કરો અને ધીમે ધીમે તેને રેંચથી સજ્જડ કરો. ભલામણ કરેલ ટોર્ક: પિત્તળની સામગ્રી માટે 5–8 N·m અને સ્ટેનલેસ સ્ટીલ માટે 8-12 N·m. ફિટિંગ બોડીને કડક કરતી વખતે સ્થિર રાખો.

પગલું 5: નળી જોડો

એક સ્પષ્ટીકરણ પસંદ કરો જ્યાં બાર્બનો બાહ્ય વ્યાસ નળીના આંતરિક વ્યાસ કરતાં 0.5-1 મીમી મોટો હોય. નળીને કાંટાવાળા છેડા પર ઊભી રીતે દાખલ કરો જ્યાં સુધી તે આધાર સુધી પહોંચે નહીં. ઉચ્ચ-દબાણવાળા કાર્યક્રમો માટે, સ્ટેનલેસ સ્ટીલની નળી ક્લેમ્પનો ઉપયોગ કરો અને તેને બીજા અને ત્રીજા બાર્બ્સ વચ્ચે બાંધો.

પગલું 6: સીલ અખંડિતતા પરીક્ષણ

કાર્યકારી દબાણના 1.5 ગણા પર સ્થિર દબાણ પરીક્ષણ કરો. જો ત્રણ મિનિટ માટે કોઈ લિકેજ ન હોય, તો ઇન્સ્ટોલેશન યોગ્ય છે.
